Разнимаемость формы

Вызов команды:

Данная команда предназначена для проверки того, будет ли литейная или пресс-форма, используемая для получения модели, разнимаемой.

Команда позволяет найти грани областей, препятствующих раскрытию формы. Кроме этого отображаются те грани, угол наклона которых к выбранному направлению меньше заданного. Доступно два типа направления:

По умолчанию используется тип По объекту. После входа в команду необходимо выбрать операцию, анализ граней которой будет производиться. Для выбора операции используется опция:

Далее необходимо задать направление разъёма формы. Для выбора элемента, задающего направление, используется опция:

При использовании данной опции есть возможность выбрать грани, рёбра, 3D профили, рабочие плоскости и системы координат. Выбранный объект заносится в поле Объект направления.

При использовании типа По точкам, необходимо задать направление указав две 3D точки:

Для указания точек можно использовать 3D узлы, вершины, рёбра, системы координат, сферические и тороидальные грани. Точки заносятся в поля Первая точка и Вторая точка соответственно.

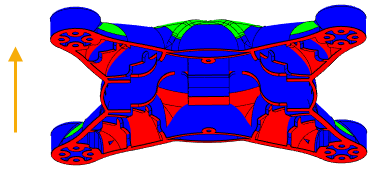

После выбора необходимых объектов выполняется проверка, а грани операции меняют свою окраску. По умолчанию, красным отмечены грани областей, препятствующих раскрытию формы. Синим цветом отмечены грани, угол наклона которых к выбранному направлению меньше заданного. Зелёным цветом отмечены грани, которые достаточно наклонены к выбранному направлению и не препятствуют раскрытию формы.

Если выбрано сразу несколько тел, система выполнит проверку разнимаемости с учётом всех тел сразу, будто бы это одна деталь. Следовательно, результаты проверки нескольких тел по отдельности и вместе будут различными.

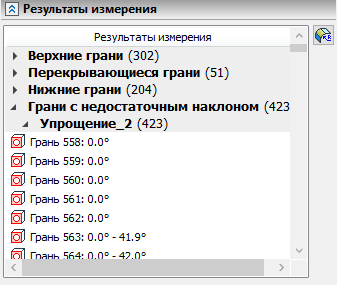

Кроме цветового отображения в 3D окне, результаты проверки попадают в поле Результаты измерения. Сюда заносятся перекрывающиеся грани (препятствующие раскрытию формы) и грани с недостаточным наклоном. Здесь же указываются наборы верхних и нижних граней. Верхние и нижние грани – это грани, удовлетворяющие условию разнимаемости формы и не перекрывающиеся другими гранями тела в прямом и обратном направлениях разъёма. На основе этих граней определяется рабочая зона пресс-формы.

Доступно отображение в виде таблицы или дерева.

Если раскрыть список сообщений и кликнуть по названию ошибочной грани, эта грань будет подсвечена в 3D окне.

Если флажок Оставлять выделенным установлен, после выхода из команды подсвеченные грани станут выбранными. Это сделано для удобства работы.

Параметр Минимальный уклон задаёт минимальный допустимый наклон граней к выбранному направлению.

Если необходимо сохранить результат измерения разнимаемости формы как отдельный элемент модели, нужно использовать опцию автоменю:

Созданный результат измерения отобразится как в дереве модели, так и сцене.
