Создание ссылочного элемента

Для создания ссылочного элемента необходимо вызвать редактирование фрагмента в контексте сборки (см. подраздел Работа в контексте сборки). Вызвать команду Ссылочный элемент. Выбрать любой доступный элемент сборки или группу элементов. Выбранные элементы заносятся в список Исходные объекты на вкладке Основные параметры окна параметров команды. Управление списком осуществляется c помощью кнопок Развернуть , Свернуть , Удалить элемент из списка , Очистить .

При создании ссылочного элемента нужно указать:

•обновлять или не обновлять геометрию при пересчёте (подробнее см. подраздел Обновление ссылочного элемента);

•создавать или не создавать геометрические адаптивные параметры (подробнее см. подраздел Ссылочный элемент в геометрических параметра);

•источник геометрии, т.е. указать фрагмент, из которого будет заимствована геометрия при обновлении ссылочного элемента (подробнее см. подраздел Источник геометрии).

Завершить создание ссылочного элемента нужно при помощи пиктограммы или <Ctrl>+<Enter>.

Ссылочный элемент всегда имеет геометрию-источник находящуюся вне фрагмента (за исключением внутренних ссылок, устраняющих рекурсии). Ссылочные элементы не могут изменять свою геометрию, они могут только заимствовать геометрию, согласно ссылке на другой файл, в котором находится геометрия-источник. Геометрия-источник может быть изменена, тогда ссылочный элемент нужно обновить – он заимствует новое исполнение геометрии-источника.

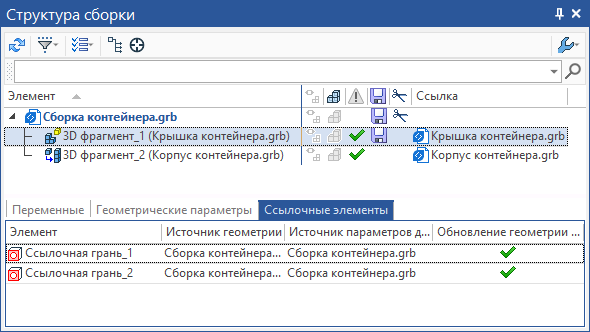

Ссылочные элементы фрагмента можно увидеть в окне Структура сборки. В закладке Ссылочные элементы указано название геометрии ссылочного элемента, имя файла, в котором содержится геометрия-источник, и имя фала источника параметров документа. В данном случае имеются ввиду параметры трансформации (подробнее можно прочитать в подразделе Позиционирование, масштабирование и исполнение фрагментов в сборке). Файлом источником параметров всегда является сборка, в контексте которой были созданы ссылочные элементы фрагмента. Файл источник геометрии мы выбираем при создании ссылочного элемента.

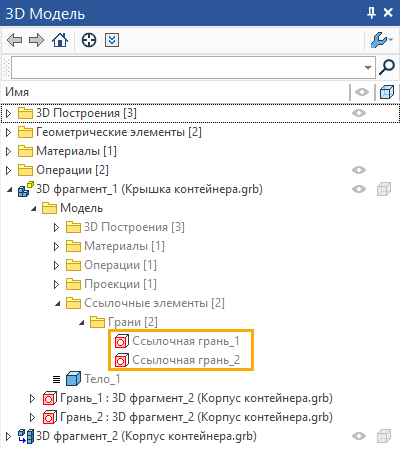

Ссылочные элементы фрагмента можно увидеть в окне 3D Модель сборки. Причём если сборка является файлом, который содержит геометрию-источник, то в окне 3D Модель можно также увидеть и геометрию-источник ссылочного элемента.

Ссылочный элемент также можно увидеть в окне 3D Модель фрагмента.
