Настройка интерфейса > Лента

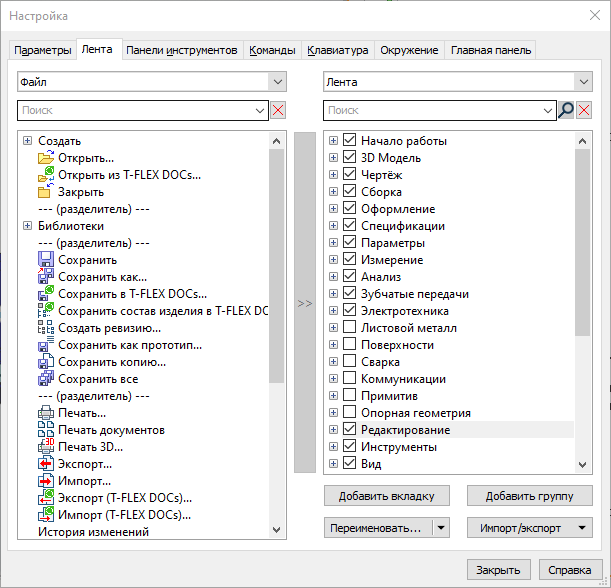

Закладка Лента позволяет выбрать наполнение для вкладок ленты, панели быстрого доступа и динамической панели.

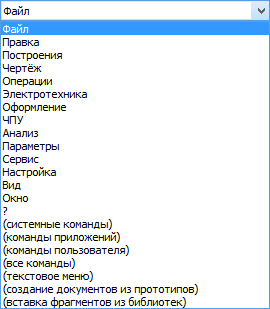

В левой части диалога отображается список команд, существующих в T-FLEX CAD. С помощью выпадающего списка над левым списком команд можно выбрать, команды какой группы будут отображаться в списке.

Поле поиска под выпадающим списком позволяет отфильтровать список команд, расположенный ниже, оставив только те команды, названия которых содержат введённый текст.



В правой части диалога перечислены с разбивкой на группы и вкладки все команды, доступные в ленте, панели быстрого доступа или динамической панели.

Переключение между лентой, панелью быстрого доступа и динамической панелью осуществляется с помощью выпадающего списка над правым списком команд.

Поле поиска, расположенное под выпадающим списком, позволяет найти среди перечисленных ниже команд те, названия которых содержат введённый текст. В отличие от поля поиска в левой части окна, поле в правой части не фильтрует список команд. Для последовательного переключения между найденными результатами поиска необходимо воспользоваться кнопкой , расположенной справа.



Для добавления команды на выбранную панель или вкладку ленты, необходимо:

•Выбрать команду в левом списке.

•Выбрать в правом списке группу, в которую будет добавлена выбранная команда.

•Нажать на кнопку [>>] в центре.

Под правым списком находятся следующие кнопки:

•Добавить вкладку
Доступна только для ленты, позволяет добавить новую пустую вкладку на ленту.

•Добавить группу
Доступна для ленты при выбранной вкладке и для динамической панели независимо от выбора.
Для ленты добавляет новую пустую группу в выбранную вкладку.
Для динамической панели открывает перечень возможных типов объектов для добавления в правый список.

•Переименовать/Удалить
Доступна всегда.

•Импорт/экспорт.
Доступна для ленты и панели быстрого доступа. Позволяет выгрузить настройки ленты или панели (целиком, независимо от выбранной группы/вкладки/команды) во внешний xml‑файл и импортировать настройки из внешнего xml‑файла.

Настройка ленты и панели быстрого доступа

При нажатии на команде, группе или вкладке в правом поле диалога вызывается контекстное меню. Для групп это меню содержит следующие пункты:

•Переименовать...

•Удалить

Для команд помимо вышеуказанных опций доступен также пункт Стиль, позволяющий настроить отображение команды в ленте.

Для вкладок помимо переименования и удаления доступны следующие пункты:

•Теги...
Позволяет прописать пользовательские теги в исходном коде вкладки.

•Экспортировать вкладку...
Создаёт xml-файл с исходным кодом вкладки.

Две последние опции могут быть полезны при создании пользовательских надстроек для T-FLEX CAD.

Стили отображения команд в ленте

•Автоматический
Система сама выбирает стиль, исходя из наличия свободного места на экране.

•Крупный значок и надпись

•Мелкий значок и надпись

•Мелкий значок

•Надпись

Настройка динамической панели

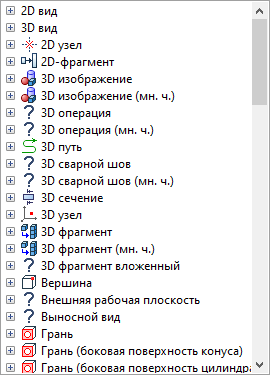

Для динамической панели команды в правом списке сгруппированы по типам объектов, при выборе которых отображается динамическая панель.
Для одного и того же типа объекта может отображаться разный набор команд в зависимости от того, выбран один объект или несколько. Наборы команд для нескольких объектов отмечены как (мн. ч.).


Некоторые типы объектов дополнительно делятся на подтипы, название которых указывается в скобках. Например, в тип Линия построения входят подтипы окружность, прямая, путь, сплайн, функция, эквидистанта, эллипс.

Также есть следующие особые типы:

•3D операция
Включает все операции 3D моделирования

•2D вид
Набор команд, отображаемых при нажатии на пустом месте в 2D окне

•3D вид
Набор команд, отображаемых при нажатии на пустом месте в 3D окне

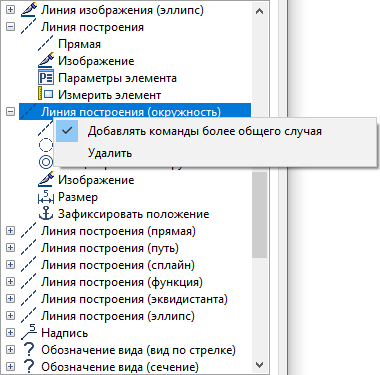

Контекстное меню каждого типа объектов в правом списке содержит опцию Добавлять команды более общего случая. Например, для объектов типа Линия построения (окружность) при включенной опции будут также отображаться команды, соответствующие типу Линия построения.

Контекстное меню команд и типов объектов в правом списке также содержит пункт Удалить. Кроме того, для команд доступна опция Показывать в панели (включена по умолчанию). При удалении команда не только не будет отображаться в динамической панели для данного типа объектов, но и удалится из правого списка. При отключении опции Показывать в панели команда не будет отображаться в динамической панели для данного типа объектов, но останется в списке.
