Стандартные соглашения, принятые в T-FLEX CAD Help

В справке приняты следующие стандартные соглашения:



Угловыми скобками <> выделены клавиши клавиатуры:

<Enter>, <Esc>

Сочетания клавиш, требующие последовательного раздельного нажатия, (последовательности клавиш) обозначаются в единых угловых скобках без разделения между отдельными клавишами:

<3G>, <3RG>

Сочетания клавиш, требующие одновременного нажатия, (комбинации клавиш) обозначаются сложением обозначений отдельных клавиш:

<Alt>+<F4>, <Ctrl>+<Z>

Названия, отображаемые в интерфейсе T-FLEX CAD, выделяются в тексте справки полужирным шрифтом. Это могут быть названия команд (Выталкивание, Отрезок), кнопок диалога (ОК, Отмена), различных опций (Выбор граней, Объектная привязка), полей для ввода значений (Длина:, Угол:) и т.п.

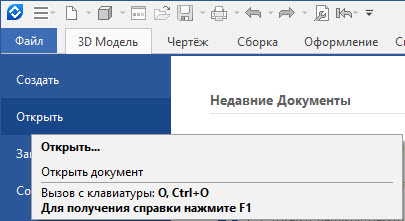

Файл > Открыть… и т.п. – означает выбор из меню команд пункта Файл, затем выбор подпункта Открыть….

Вызов команды в T-FLEX CAD осуществляется различными способами. Основных способа три:

•С помощью клавиатуры.

•Из ленты или инструментальной панели текстового интерфейса (в зависимости от того, какими настройками интерфейса вы пользуетесь).

•Из текстового меню.

В начале описания команды способы её вызова приводятся в виде таблицы. Например, вызов команды Слои будет представлен таблицей:

Это означает, что команду можно вызвать следующими способами:

•Нажать последовательно клавиши <Q> и <L> на клавиатуре;

•Нажать одновременно клавиши <Shift> и <F5> на клавиатуре;

•Выбрать в текстовом меню пункт Настройка, а затем выбрать из выпадающего списка команду Слои…,



•Нажать на пиктограмму в соответствующей инструментальной панели.

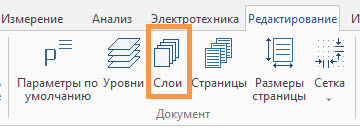

•Выбрать команду Слои в группе Документ на вкладке ленты Редактирование.

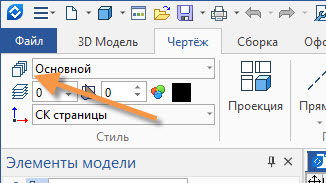

•Выбрать команду Слои в группе Стиль на одной из следующих вкладок ленты: 3D модель, Чертёж, Сборка, Листовой металл, Поверхности, Сварка, Примитив, Рабочая плоскость, Опорная геометрия. Вкладки Сборка и Листовой металл имеют разное содержимое в зависимости от того, окно какого вида активно - 2D или 3D. Если команда доступна на вкладке только для 2D или только для 3D окна, то в таблице после названия вкладки добавляется (2D) или (3D) соответственно.



•Выбрать команду Слои в выпадающем меню, появляющемся при выборе команды Окна в группе Окно на вкладке ленты Вид или в группе Настройки на вкладке ленты Начало работы.

•Нажать на кнопку меню настроек системы, расположенную в правом верхнем углу окна в ленточном интерфейсе, затем навести курсор на пункт меню Окна и выбрать команду Слои в появившемся выпадающем меню.

Также команды можно вызывать из различных контекстных меню и из динамической панели.

Выбрать элемент означает в тексте описания следующее: подвести курсор к элементу, пункту меню и нажать левую клавишу мыши .

Выбрать пиктограмму, нажать на пиктограмму, выбрать поле, нажать на кнопку означает в тексте описания следующее: подвести курсор к пиктограмме, полю, кнопке и нажать левую клавишу мыши .

Указать на элемент, указать на пиктограмму, указать на кнопку означает в тексте описания следующее: подвести курсор к элементу, пиктограмме, полю, кнопке.

В тексте для каждой команды обычно указывается список опций, доступных при работе команды. Опцией является какое-либо действие, выполняемое в команде. Например, удалить элемент, выбрать элемент какого-либо типа, перейти из одного режима работы в другой и т.д.

Каждой опции соответствует клавиша на клавиатуре и пиктограмма в автоменю.

При выборе опции следует иметь в виду, что использование клавиатуры несколько отличается от использования пиктограмм автоменю.
При выборе опции с помощью клавиатуры результат проявляется непосредственно после нажатия клавиши.

При выборе опции в автоменю, может возникать два варианта.  Первый – результат  проявляется непосредственно после выбора пиктограммы.

Например, задание параметров элемента - . Второй – при нажатии на пиктограмму, рядом с курсором появляется значок, соответствующий требуемому действию. Для получения результата необходимо подвести курсор к нужному объекту и нажать . Например, выбор линии построения – .



При описании работы с командами 2D построений «нажать » обычно означает, что вы можете нажать как левую клавишу мыши , так и клавишу <Enter> на клавиатуре.
В командах 3D моделирования это аналогично работает при выборе геометрии, обязательной для создания операции, но не работает при выборе опциональной геометрии (нажатие <Enter> после выбора обязательной геометрии приведет к подтверждению созданию операции).
