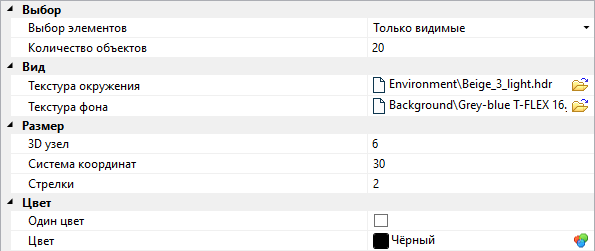

Параметры документа > Документ > 3D > Вид

Выбор

Выбор элементов. Определяет режим выбора элементов в командах нанесения и редактирования. Можно выбрать один из двух режимов:

•Все. При создании и изменении элементов будут выбираться все существующие элементы.

•Только видимые. При создании и изменении элементов будут выбираться только видимые элементы. Видимость определяется, исходя из уровней элементов и интервалов видимости, задаваемых в команде Задать уровни отображения (Настройка > Уровни…), а также конфигурации слоёв, задаваемой в команде Редактировать слои (Настройка > Слои…).

Вид

Текстура окружения. Файл изображения, содержащий рисунок текстуры. Данный параметр позволяет виртуально окружить объекты модели трёхмерным изображением, которое будет отражаться в гранях модели. Для задания такой текстуры используется формат hdr.

Окружение может также задаваться в свойствах 3D вида или при помощи перетаскивания файла текстуры из Проводника Windows в 3D окно.

Во всех окнах 3D модели применяется одна и та же текстура окружения. В конкретном окне применение текстуры может быть заблокировано соответствующим флажком в диалоге свойств.

На визуальные свойства материала при использовании текстуры окружения большое влияние оказывают параметры материала Глянец и Отражение.

В случае если эти параметры имеют нулевые значения, окружающая текстура на внешний вид модели влияния не оказывает.

Текстура фона. Файл изображения, содержащий рисунок текстуры. Ссылка на файл может задаваться в диалоге Параметры документа на закладке 3D, в диалоге свойств 3D окна либо методом перетаскивания файла растрового изображения из Проводника Windows в 3D окно. Данный параметр позволяет использовать текстуру в качестве фона окна текущего чертежа.

Для всех окон 3D модели используется одна и та же текстура фона. Использование текстуры в конкретном окне может быть отключено, для чего в свойствах 3D вида имеется соответствующий параметр (флажок). Для задания текстуры можно использовать файлы форматов bmp, jpg, jpeg, gif, tga, tif, tiff, png.

Размер

В группе параметров Размер задаются размеры 3D узлов (в пикселях), систем координат и стрелок (в единицах измерения длины). Размеры 3D элементов можно задавать любые по желанию пользователя.

Цвет

Один цвет. При установке этого параметра задаётся режим отображения всех 3D элементов модели одним цветом, отличным от их собственных установок.

Цвет. Определяет цвет всех 3D элементов модели при установленном режиме отображения модели одним цветом.
