Структурные элементы

Вызов окна:

Это окно предназначено для отображения существующих структурных элементов.

Структурные элементы — это элементы модели данных T-FLEX CAD, позволяющие описать прикладную информационную модель данных и отношения между объектами модели независимо от их геометрических и параметрических взаимосвязей. Они формируют «параллельную» прикладную структуру модели со своими параметрами и отношениями. Каждый элемент имеет тип (класс), в описании которого хранится состав параметров, связей, а также методы, позволяющие реализовывать какие-либо прикладные функции таких объектов.

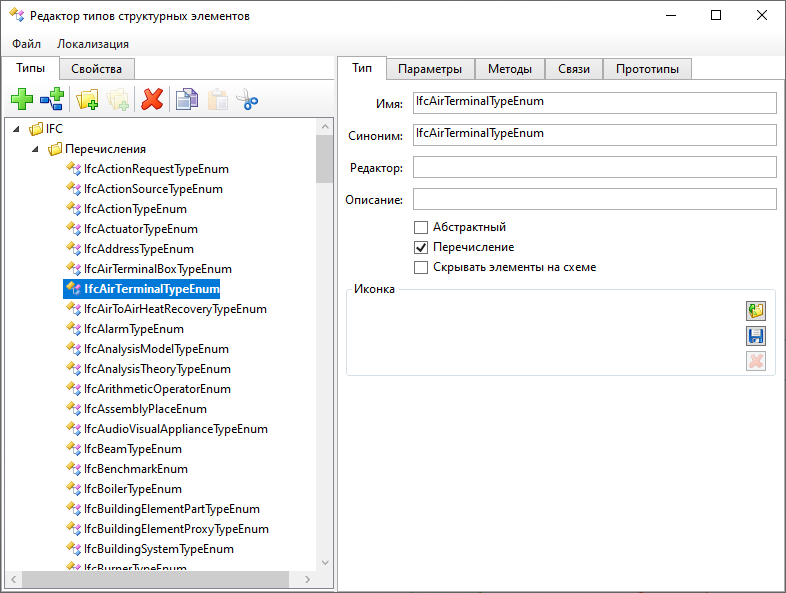

Для описания данных, хранящихся в структурных элементах, а также взаимосвязей между структурными элементами и другими объектами модели в системе доступен специальный инструмент — Редактор типов структурных элементов.

В нем можно сформировать дерево типов структурных элементов и описать их состав. С помощью механизма структурных элементов можно решать следующие задачи:

•моделирование коммуникаций различного типа;

•моделирование металлоконструкций;

•моделирование электротехнических изделий;

•описание структуры конструкторско-технологических элементов для последующего использования в процессе технологической подготовки производства;

•дополнение геометрической модели пользовательскими данными для передачи в сторонние прикладные системы.

Для работы со структурными элементами предусмотрен специальный программный интерфейс в составе Open API T-FLEX CAD. Он позволяет разрабатывать приложения, использующие структурные элементы в качестве носителей прикладной информации. Структурные элементы могут создаваться не только при помощи приложений, но и вручную — посредством соответствующих команд.

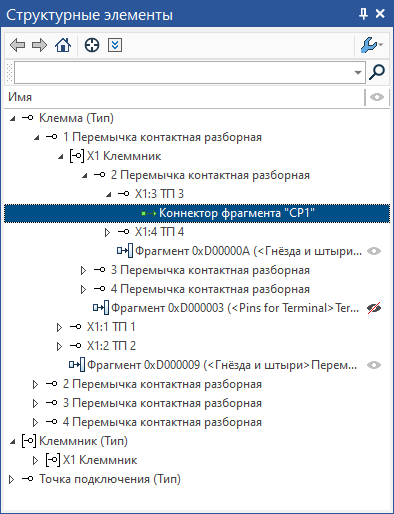

Имеющиеся в модели структурные элементы отображаются в составе дерева модели. Они группируются по типам и показывают отношения с другими объектами модели в виде дерева.
