Окно "Общий вид"

Вызов окна:

Окно общего вида предназначено для быстрого перемещения по чертежу и отображает весь чертеж вне зависимости от того, какие размеры рабочего окна установлены в окне текущего чертежа.

Окно общего вида может быть расположено вдоль любой из границ окна системы, а также быть плавающим.

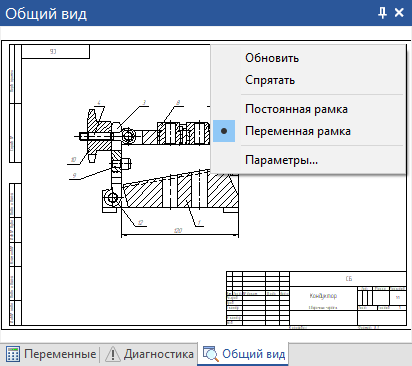

Режим работы окна общего вида может быть задан при помощи контекстного меню, возникающего при нажатии правой кнопки мыши в его рабочей области.

При работе с окном общего вида может быть установлено два режима.



Переменная рамка. В этом режиме для перемещения по чертежу Вам необходимо указывать два угла прямоугольной области в окне общего вида. Для этого подведите курсор к окну общего вида, нажмите левую клавишу мыши и, удерживая ее нажатой, переместите мышь так, чтобы появившийся курсор в виде «резиновой нити» захватил нужную часть чертежа, и отпустите клавишу мыши. После этого указанная область в окне общего вида выделится другим цветом, и соответствующая область чертежа, пропорционально увеличенная, отрисуется в окне текущего чертежа.

Постоянная рамка. При этом режиме, если вы подведете курсор к окну общего вида, то появится курсор в виде прямоугольника, показывающий область чертежа, которую вы хотите выбрать. Размер прямоугольника пропорционален размеру окна текущего чертежа. Если вы будете удерживать левую кнопку мыши нажатой и перемещать прямоугольник по окну общего вида, то изображение чертежа в окне текущего чертежа будет динамически изменяться в соответствии с перемещением прямоугольника.

Управление режимами осуществляется установкой соответствующей опции в меню, которое вызывается нажатием правой клавиши мыши, когда курсор указывает на окно общего вида. С помощью меню можно обновить чертеж в окне общего вида, выбрав опцию Обновить, можно удалить окно общего вида с экрана, выбрав опцию Спрятать. Для установки режимов перерисовки окна общего вида необходимо выбрать в меню опцию Параметры.

На экране появится диалоговое окно для установки режима Обновление окна. Режим При редактировании означает, что изображение чертежа в окне общего вида будет обновляться только при изменении (пересчёте) модели чертежа. Режим При перерисовке означает, что изображение в окне будет обновляться вместе с обновлением чертежа в окне текущего чертежа. Режим Не обновлять означает, что изображение в окне будет обновляться только при выборе в меню опции Обновить.
