Тип сварного шва

Задание нового типа сварного шва осуществляется с помощью специальной команды:

Кроме того, команду создания нового типа шва можно вызвать непосредственно из команды создания сварного шва.

После вызова команды появляется окно диалога, в котором выбираются параметры для создаваемого типа сварного шва.

При работе в данном диалоге пользователю необходимо сначала указать стандарт создаваемого типа шва (ГОСТ, ANSI/AWS A2.4, ISO 2553, ОСТ, СТП). В зависимости от выбранного стандарта задаётся номер по стандарту. Выбранные стандарт и номер определят остальное содержимое данного диалога.

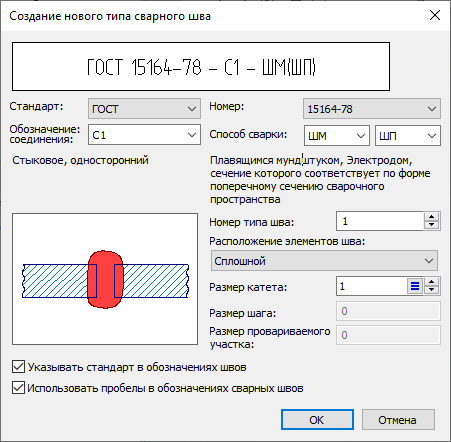

Например, установив для параметра Стандарт значение «ГОСТ» и выбрав номер ГОСТа, получим окно диалога, аналогичное представленному на рисунке выше. В данном случае дополнительно следует указать обозначение соединения и способ сварки (выбрав их из выпадающих списков соответствующих параметров).

После задания вышеописанных параметров в окне просмотра (в левом нижнем углу окна диалога) отразится условная схема выбранного сварного соединения. В дополнительных полях справа от окна просмотра можно задать:

•Номер типа шва

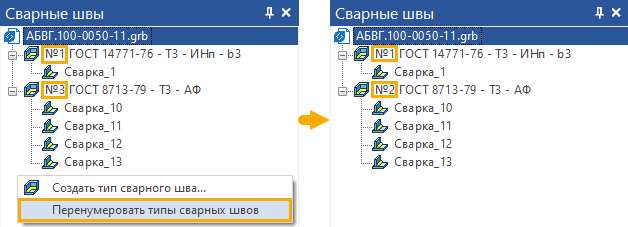

Устанавливается системой автоматически, но при необходимости пользователь может задать другое значение. По умолчанию типы швов нумеруются подряд по возрастанию (1, 2, 3 и т.д.). При удалении ранее созданного типа может возникнуть пробел в нумерации, для устранения которого следует воспользоваться командой Перенумеровать типы сварных швов. Команда доступна в контекстном меню, вызываемом нажатием на пустом пространстве окна Сварные швы.



•Расположение элементов шва

oСплошной



oС шахматным расположением



oС цепным расположением



oОдиночная точка

•Размер катета

•Размер шага (для шахматного и цепного расположения)

•Размер провариваемого участка  (для шахматного и цепного расположения)

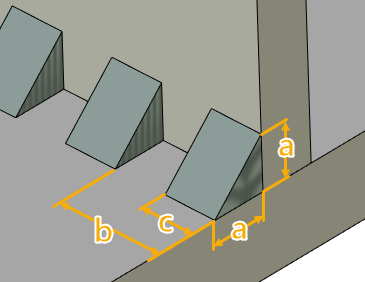

 a - размер катета

 b - размер шага

 с - размер провариваемого участка

При выборе других стандартов набор параметров данного диалога будет иным.

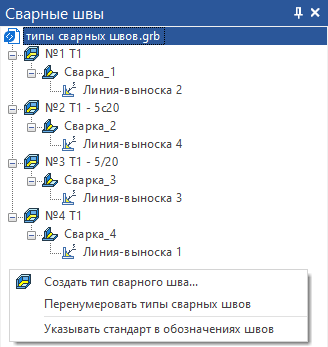

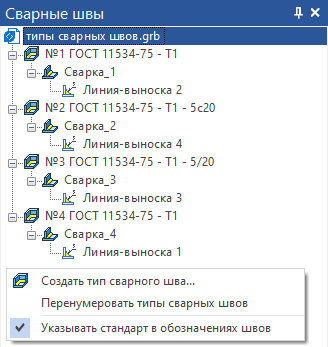

Флаг Указать стандарт в обозначениях швов позволяет отключить указание номера стандарта (ГОСТ, ОСТ, СТП) в обозначениях сварных швов. Это необходимо, например, когда на сборочном чертеже все типы сварных швов выполняются по одному ГОСТу, и обозначение ГОСТа указывается только в технических требованиях. Данный флаг является общим, т.е. при его снятии в параметрах одного из типов он снимается для всех типов. Если все имеющиеся типы швов выполнены по одному и тому же стандарту, то этот флаг также доступен в контекстном меню ,вызываемом по нажатию на свободном пространстве окна Сварные швы.



Отказаться от указания стандарта в обозначении сварных швов можно также с помощью одноимённой команды контекстного меню окна Сварные швы.

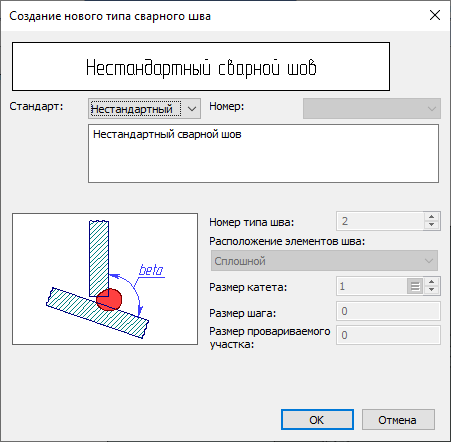

Для создания нестандартного типа сварного шва необходимо выбрать в выпадающем списке параметра Стандарт вариант Нестандартный. В этом случае значения всех параметров задаются пользователем произвольно.

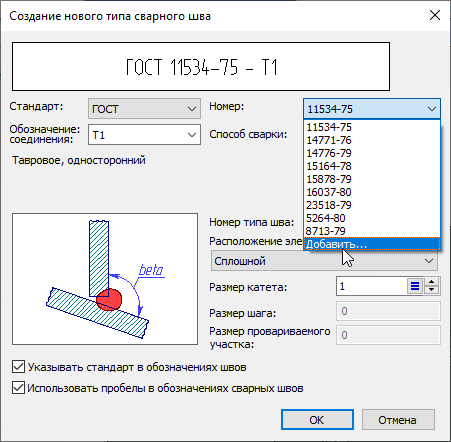

При необходимости пользователь может создать новый стандарт шва по ГОСТ, ОСТ или СТП. Для этого в выпадающем списке параметра Номер следует выбрать пункт Добавить….

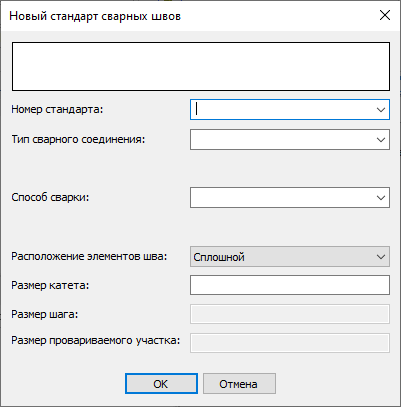

В результате появится диалоговое окно, в котором необходимо ввести параметры стандарта.

После нажатия ОК созданный стандарт будет выбран для текущего типа, а также станет доступен в выпадающем списке параметра Номер для всех создаваемых и редактируемых в дальнейшем типов сварного шва.
