3D копия – операция системы T-FLEX CAD, позволяющая копировать существующие операции, Тела, 3D элементы построения и даже наборы граней.

Параметры копирования определяются заданием двух ЛСК: исходной системы координат копирования и целевой. Преобразование осуществляется переносом исходной системы координат вместе со связанными с ней объектами копирования в положение, которое занимает целевая система координат.

Операция создания 3D копии позволяет при копировании симметрично отображать выбранные элементы относительно одной из плоскостей целевой системы координат привязки.

При создании 3D копии операций возможно автоматическое объединение созданной копии с исходной операцией, а также использование режима переноса (когда исходные тела при копировании удаляются).



Основные положения и возможности операции



Объекты копирования

Набор копируемых объектов одной операции может содержать несколько элементов одного типа (только операции, только Тела, только грани и т.п.). В зависимости от типа 3D копии (т.е. от типа выбранных объектов копирования) меняются параметры и возможности операции (см. ниже “Типы 3D копий”).



Исходная и целевая системы координат

В качестве исходной и целевой систем координат можно выбрать любые существующие ЛСК.

Если нужная ЛСК (исходная или целевая) отсутствует в 3D модели, её можно создать автоматически при задании операции 3D копии. Для этого достаточно указать 3D точку начала координат требуемой ЛСК. В указанной точке создаётся новый 3D элемент – ЛСК. Направления её осей совпадут с направлением осей мировой системы координат.



Общие принципы копирования

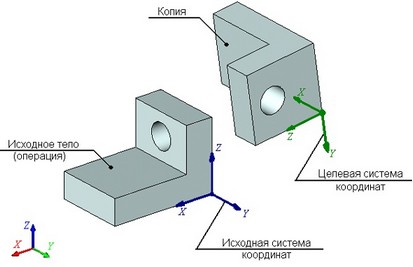

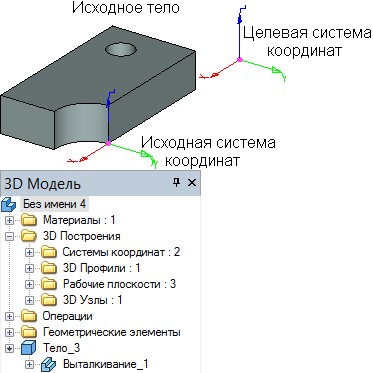

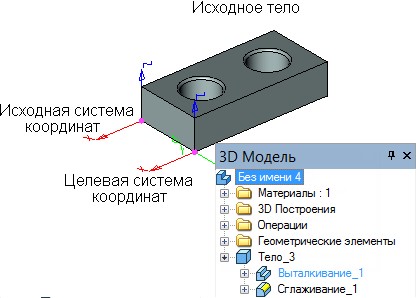

Положение создаваемой копии в общем случае определяется путём переноса исходной системы координат в целевую.

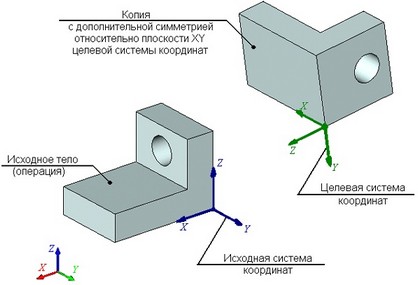

К создаваемой копии дополнительно можно применить преобразование симметрии относительно одной из плоскостей целевой системы координат.

При создании копии с дополнительной симметрией можно задать только одну исходную ЛСК. В этом случае система будет считать, что исходная и целевая ЛСК совпадают.

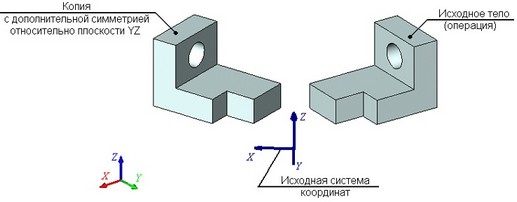

Дополнительное симметричное отражение копии позволяет получать результат, аналогичный применению операции 3D симметрии. Например, можно использовать такие копии для создания симметричных деталей (построить половину детали, выполнить операцию копирования с симметрией и сделать булеву операцию сложения двух половинок).



Типы 3D копий

Копия операций

3D копия операций позволяет копировать существующие операции модели. В результате создания операции копирования появляются новые Тела – копии исходных операций.

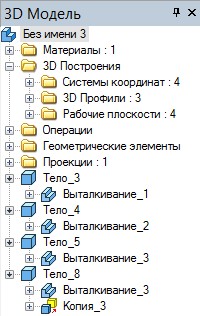

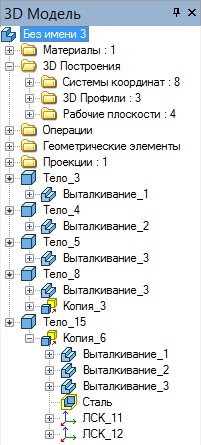

В структуре модели результат 3D копии операций отображается следующим образом: если для создания копии была выбрана только одна операция, то последней операцией созданного Тела-копии будет сама операция 3D копии. Если же 3D копия создавалась сразу для нескольких объектов, то создающими операциями у новых Тел будут ссылки на операцию копирования.

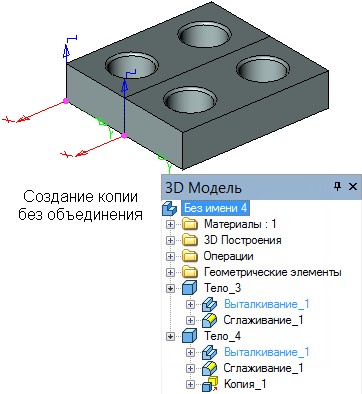

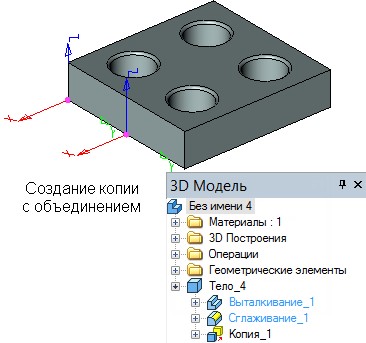

Дополнительный режим копирования с объединением автоматически объединяет созданную копию с телом исходной операции. Если набор объектов копирования содержит более одной операции, то каждая созданная копия объединяется с соответствующей ей исходной операцией.

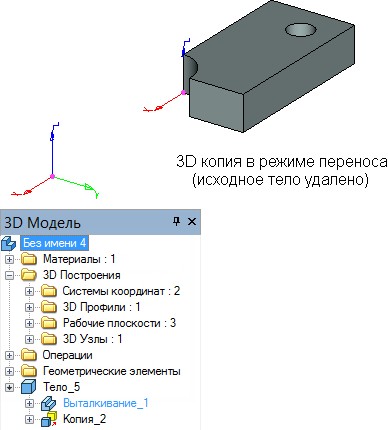

3D копия операций может работать в режиме переноса. В этом случае тело исходной операции удаляется, и в 3D сцене и в дереве 3D модели остаётся только созданная копия.



Копия Тел

3D копия Тел создаётся так же, как и копия операций. Но если 3D копия операций копирует только результаты конкретных операций, то копия Тел копирует целиком Тело, полученное с использованием выбранной операции. Если в дальнейшем это Тело будет доработано, 3D копия будет пересчитана с учётом новых операций, вошедших в историю Тела (аналогично массивам Тел).

Копия 3D элементов построения

Копия граней

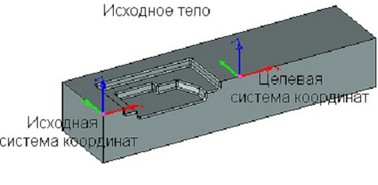

Копирование граней позволяет добавлять к существующим в 3D модели телам отверстия и выступы, повторяющие уже имеющиеся конструктивные элементы.

3D копия граней всегда создаётся на базе одного тела модели: все копируемые грани должны принадлежать этому телу. Результат создания операции копирования – набор граней-копий – также включается в исходное тело.

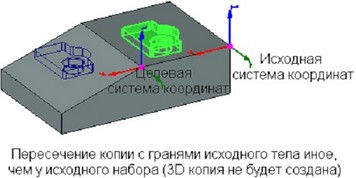

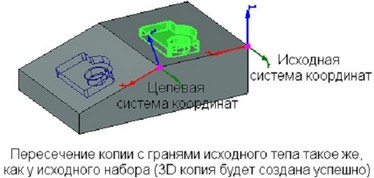

Выбранный для создания 3D копии набор граней может быть произвольным, однако должен полностью описывать геометрию копируемого конструктивного элемента детали. Грани-копии должны лежать в пределах исходного тела и пересекаться с другими его гранями так же, как грани исходного набора.

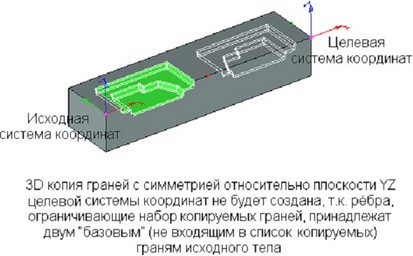

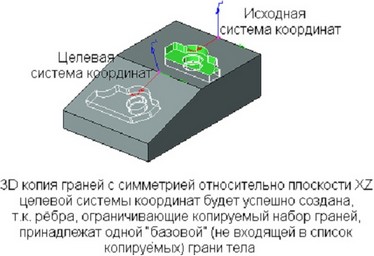

При создании копии с симметрией на исходный набор граней накладывается дополнительное условие: все рёбра, ограничивающие копируемый набор граней, должны принадлежать одной “базовой” (не входящей в список копируемых) грани тела.



Задание исходного набора граней осуществляется так же, как и в массиве граней:

●Выбором замкнутой последовательности рёбер, ограничивающей требуемый набор граней.

●Прямым выбором всех необходимых граней;

●Выбором операции, в результате которой был создан требуемый набор граней.

На результат создания операции копирования граней можно влиять с помощью следующих дополнительных режимов:

●Копирование в пределах одной грани. Применение данного режима существенно уменьшает время пересчёта 3D копии граней;

●Продлевать поверхности (используется только совместно с режимом “Копирование в пределах одной грани”). Система автоматически будет продлевать или укорачивать копируемые грани для обеспечения корректной вставки их в тело;

●Проверять пересечение с другими гранями (используется для предотвращения создания самопересекающегося тела).

Подробное описание этих режимов приведено в разделе “Дополнительные параметры массива”.



Ограничения

При создании и редактировании операции имеются следующие ограничения:

●Если хотя бы один из исходных объектов 3D копирования был использован для создания тела (включая 3D сварку), режим «Перенос» будет недоступен.

●Если хотя бы один из результирующих объектов операции был использован для задания любого другого объекта T_FLEX CAD, то во время редактирования 3D копии, возможность изменения нескольких исходных объектов, а также возможность включать и отключать режим копирования с объединением будут недоступны (для 3D копии операций).

Эти ограничения действуют на все типы 3D копий, кроме копий граней.

При копировании рабочих плоскостей или ЛСК, к этим копиям не могут быть применены дополнительные преобразования операции.



Создание копии

Для выполнения операции копирования необходимо выполнить следующие действия:

1. Выбрать исходные объекты копирования.

2. Выбрать исходную систему координат.

3. Выбрать целевую систему координат.

4. Задать параметры копирования (необязательное действие).

5. Завершить создание операции.



Выбор типа копии

Выбор исходных объектов копии

Для выбора исходных объектов копирования в автоменю будет доступна одна из следующих опций (в зависимости от выбранного типа операции):

       <N>        Выбрать 3D операцию (для копии операций)

       <N>        Выбрать 3D операцию (для копии Тел)

       <N>        Выбрать элемент построения

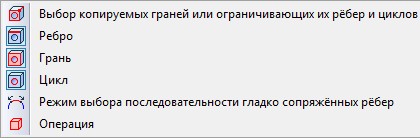

       <N>        Выбор копируемых граней или ограничивающих их рёбер и циклов

Выбор исходных объектов для копии 3D операций, Тел, 3D элементов построения

Обратите внимание, что после выбора первого объекта (операции, элемента построения) опция // автоматически отключается, и система переходит к заданию исходной системы координат. Для выбора нескольких объектов копирования необходимо самостоятельно повторно активизировать опцию выбора объектов копирования в автоменю команды или поместить курсор в строку “…” списка выбранных объектов (в окне свойств команды).

Для отказа от какого-либо из выбранных объектов следует указать его в списке и нажать кнопку .

После выбора первого же объекта копирования поле задания типа копии становится недоступным для редактирования. Для смены типа копии необходимо удалить все 3D объекты, уже занесённые в список исходных объектов. Только после этого можно будет выбрать другой тип копирования.

Выбор исходных объектов для копии граней

Выбор исходного набора для копии граней осуществляется точно так же, как выбор исходных граней для массива граней, описанный в разделе “Выбор исходных объектов массива”.

Работа с фильтрами из выпадающего списка опции подробно изложена в разделе “Выбор исходных объектов массива”, при описании создания массива граней.

Выбор операций, ограничивающих рёбер или самих граней осуществляется в 3D окне. Операции можно также выбирать в дереве 3D модели.

При создании копии граней опция остаётся активной до тех пор, пока пользователь самостоятельно не активизирует опцию выбора исходной/целевой системы координат.



Выбор исходной системы координат

Выбор существующей ЛСК в качестве исходной системы координат осуществляется с помощью опции:

       <S>        Выбрать исходную систему координат

Для автоматического создания ЛСК необходимо воспользоваться опцией:

       <F>        Выбрать 3D точку для создания исходной системы координат

Данная опция позволяет выбрать любой 3D элемент, способный определить 3D точку, которая будет началом координат новой ЛСК.



Выбор целевой системы координат

Выбор целевой системы координат происходит аналогично выбору исходной системы координат. Существующая ЛСК выбирается опцией:

       <T>        Выбрать целевую систему координат

Создать новую ЛСК в 3D точке можно с помощью опции:

       <W>        Выбрать 3D точку для создания целевой системы координат

Отказаться от выбранной ЛСК можно с помощью опции:

       <C>        Отменить выбор целевой системы координат



Задание параметров копирования

Дополнительный флажок “Учитывать копии в структуре изделия” используется только при копировании 3D фрагментов, включаемых в структуру изделия. При установке флажка копии фрагментов также будут учитываться в структуре изделия. Когда флажок снят, в структуру изделия попадает только исходный фрагмент.

Флажок “Разделять на тела” используется при копировании сразу нескольких операций. Для каждой из них создаётся отдельное Тело-копия.



Дополнительные параметры копирования граней отличаются от параметров копий других типов:



Подтверждение создания копии

Это действие возможно, когда в автоменю становится доступна опция:

       <Y>        Закончить ввод



Опция (<F5>) позволяет просмотреть результат операции до подтверждения её создания. Повторное нажатие пиктограммы возвращает систему в состояние, когда был вызван предварительный просмотр.



В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.

Для редактирования 3D копии используется команда 3ECP.
