Вызов команды:



Операция «Оболочка» позволяет создавать эквидистантные тела или строить оболочки на основе твёрдых тел. Оболочка представляет собой полое, тонкостенное твёрдое тело со стенками указанной толщины. При построении оболочек часть граней исходного твёрдого тела можно удалять.



Принцип построения операции заключается в следующем: для каждой грани исходного листового или твёрдого тела на заданном расстоянии строится эквидистантная поверхность. В зависимости от желания пользователя эквидистанта может строиться либо наружу, либо внутрь поверхностей обрабатываемого тела (по нормали или против нормали). Эквидистантные поверхности можно использовать как самостоятельный результат – для получения эквидистантных тел. Также эквидистанты могут ограничить часть внутреннего объёма исходного твёрдого тела для получения оболочки.

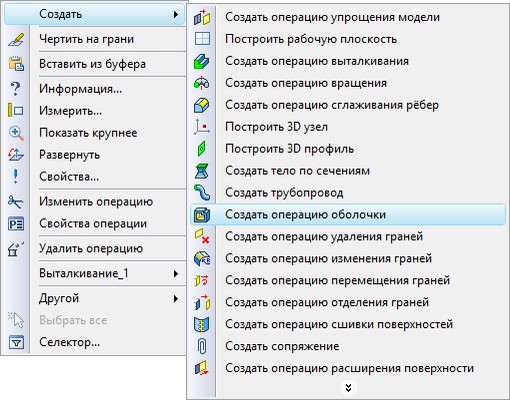

Существует еще один способ вызова команды: Подведите курсор к одной из граней тела и нажмите , в появившемся меню выберите пункт “Создать”. Появится список возможных команд, которые можно вызвать при выборе грани. Выберите пункт “Создать операцию оболочки”, при этом выбранная грань будет являться первым выбранным элементом команды.



Создание оболочки

Для создания оболочки необходимо выполнить следующий набор действий:

1.  Выбрать удаляемую грань или твёрдое тело целиком.

2.  Выбрать грань, для которой толщина стенки задается отдельно. (Действие по необходимости.)

3.  Задать параметры. (Необязательное действие.)

4.  Завершить ввод.



Для создания эквидистантного тела необходимо выполнить следующий набор действий:

1. Выбрать исходное листовое или твёрдое тело.

2. Включить режим создания эквидистантного тела.

3. Задать параметры. (Необязательное действие)

4. Завершить ввод



Выбор удаляемой грани или тела

Для создания оболочки твёрдого тела с удалением одной или нескольких граней используется опция:

       <R>        Выбрать удаляемую грань.

Именно эта опция установлена по умолчанию после вызова команды. С её помощью можно выбрать грань или набор граней, которые при создании оболочки будут удалены. Одновременно с выбором первой удаляемой грани происходит и выбор тела, которому принадлежит эта грань. Тело в этом случае не подсвечивается, а выбранная грань выделяется цветом.

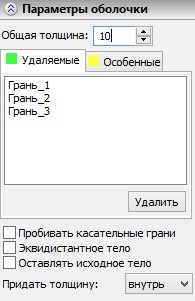

Выбранные для удаления грани заносятся в список в специальном поле окна свойств на закладке [Удаляемые]. В поле «Общая толщина» окна свойств можно задать толщину для остальных стенок создаваемой оболочки. По умолчанию установлено значение 1. Это значит, что всем оставшимся граням тела, будет придана толщина 1мм (единицы измерения зависят от настроек документа).

Наращивание стенок оболочки может производиться как наружу, так и внутрь исходного тела. Этим управляет специальный дополнительный параметр в окне свойств .

Толщина стенок может иметь как положительное, так и отрицательное значение. При задании отрицательных значений построение оболочки будет производиться в противоположную сторону от направления придания толщины.



Если необходимо создать оболочку, не удаляя ни одной грани, то сразу после вызова команды создания оболочки следует воспользоваться опцией автоменю:

       <O>        Выбрать тело.

С помощью этой опции необходимо выбрать твёрдое тело, из которого будет создаваться полое тело с заданной толщиной стенок.



Выбор граней, для которых толщина стенки задается отдельно



С помощью опции

       <K>        Отменить выбор граней их указанием.

можно отменить выбор, как удаляемых граней, так и особенных граней, выбранных для индивидуального задания параметров толщины. Для отмены выбора необходимо указать курсором на выбранную грань и нажать . Отмену выбора граней можно производить при работе с соответствующими списками в окне свойств. Для этих целей возле каждого списка находится кнопка [Удалить].

Отменить выбор сразу всех граней можно с помощью опции

       <F>        Отменить выбор всех граней.

Подтверждение создания операции возможно, когда в автоменю становится доступна опция

       <Y>        Закончить ввод.

В результате в окне 3D вида появится тело – оболочка.



Дополнительные параметры операции

Дополнительные параметры операции можно настроить в окне свойств при помощи соответствующих переключателей:



Пробивать касательные поверхности. Установка данного параметра позволяет создать оболочку в тех случаях, когда удаляемая грань является касательной к соседним неплоским граням, например созданным скруглением (радиусная фаска).

Создавать эквидистантное тело. Установка данного флажка включает режим создания эквидистантного (не полого) тела, грани которого будут смещены относительно граней исходного тела на указанную величину. Данный режим может быть полезен для создания заготовок с припуском на обработку.

При создании эквидистантных тел в команде «Оболочка» можно использовать листовые тела.

Оставлять исходное тело. Данная опция позволяет вместе с результатом оставить в сцене исходное тело. Это может быть полезным, когда нужно иметь одновременно две модели детали, например, с припуском на обработку и оригинал.



Возможные причины ошибок

При создании операции «Оболочка» могут возникать ситуации, когда система не сможет рассчитать конечный результат. Причиной неудачи могут стать некоторые особенности геометрии исходных тел. Рассмотрим наиболее типичные ситуации:

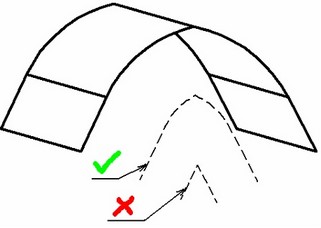

1. Вырождение граней. При построении эквидистант часть граней может исчезать. Иногда система может обрабатывать такие случаи, но если таких граней в результате встречается много или исчезает несколько смежных друг с другом граней, система выдает ошибку.

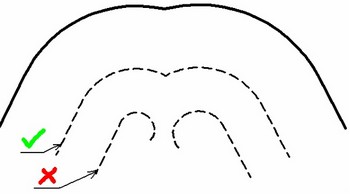

2. Эквидистантные грани не пересекаются. После построения эквидистантных граней система находит линии пересечения соседних граней для получения конечного тела. Иногда могут возникать ситуации, когда две соседние эквидистантные грани не пересекаются.



В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.

Для редактирования операции используется команда"3ESH - Изменить оболочку".
