Исполнения 3D-сборки, созданные в T‑FLEX CAD, могут быть сохранены в виде отдельных структур изделия в справочнике "Номенклатура и изделия".

Для корректного переноса наименования исполнения необходимо создать соответствующее правило настройки интеграции. Данную операцию выполняет пользователь с правами администратора.



Последовательность действий пользователя следующая:

1.Сначала необходимо сохранить структуру базового исполнения в T‑FLEX DOCs с помощью команды

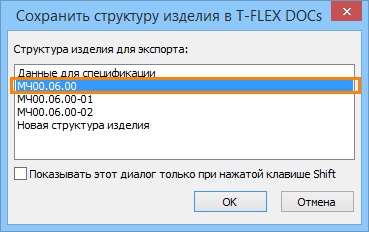

Для этого в окне выбора структуры для экспорта в T‑FLEX DOCs нужно указать структуру базового исполнения.

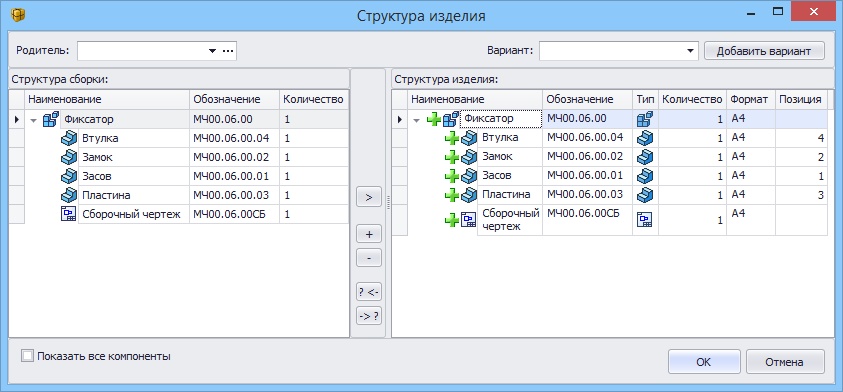

В окне Структура изделия отобразится выбранная структура сборки.

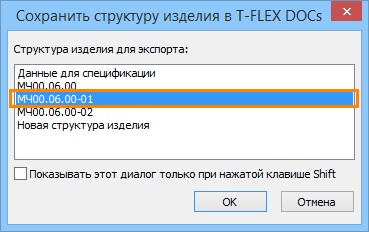

2.Аналогичным образом в T‑FLEX DOCs сохраняется структура следующего исполнения.

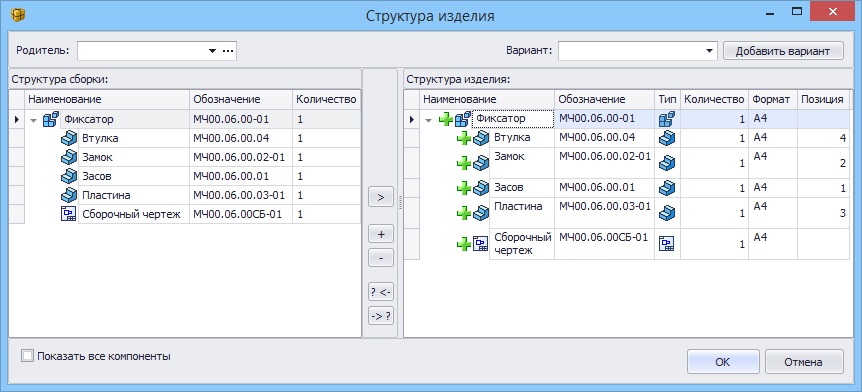

В окне Структура изделия отобразится структура исполнения "-01".

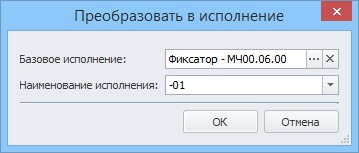

3.После этого требуется преобразовать сохранённую в T‑FLEX DOCs структуру изделия в исполнение командой Дополнительно > Преобразовать в исполнение контекстного меню объекта справочника "Номенклатура и изделия", указав при этом базовое исполнение.
