T‑FLEX DOCs позволяет вести справочник материалов, применяемых на предприятии. Данные этого справочника могут быть использованы для конструкторского проектирования в режиме интеграции.

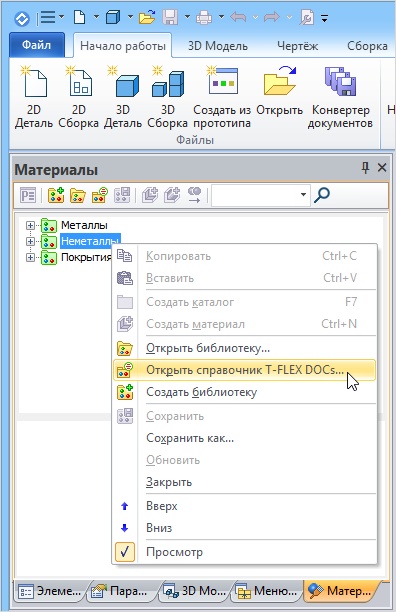

Чтобы подключить справочник материалов к T‑FLEX CAD, необходимо на вкладке Материалы вызвать команду контекстного меню Открыть справочник T‑FLEX DOCs.

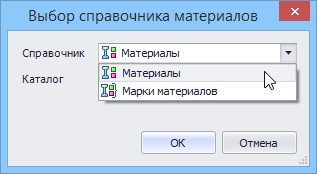

Для выбора будет предложено несколько справочников T‑FLEX DOCs:

●"Материалы" – ограничительный перечень материалов, используемых на предприятии;

●"Марки материалов" – совокупная справочная библиотека марок материалов.

Если необходимо подключить к T‑FLEX CAD не весь справочник, а отдельную подборку материалов, можно воспользоваться полем Каталог, в котором указывается имя каталога справочника.

Подключённый справочник будет обозначен иконкой .

Библиотеки материалов T‑FLEX CAD следует закрыть во избежание путаницы.

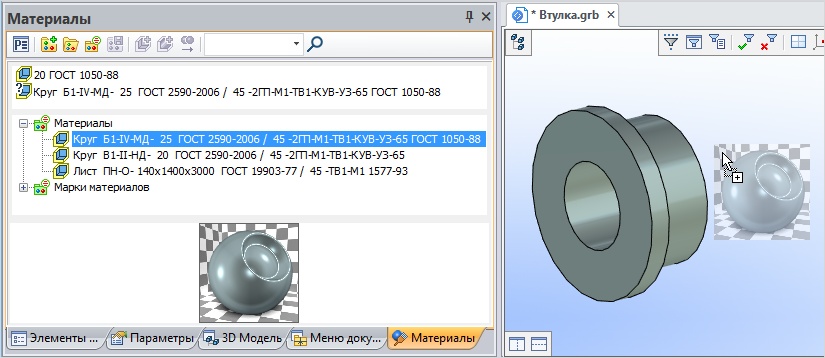

Назначить выбранный из подключённого справочника материал в качестве материала детали можно путём перетаскивания его в рабочую область окна 3D-модели.

Откроется окно, предлагающее следующие настройки:

●Изменить материал тела – материал детали будет изменён на выбранный из справочника материалов.

●Задать как основной материал – выбранный материал будет отмечен, как основной материал детали. Сведения о материале попадут в основную надпись чертежа.

●Добавить в структуру изделия – выбранный материал отобразится в структуре изделия.

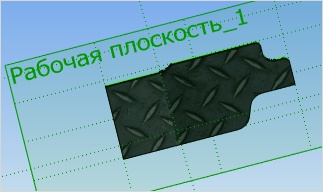

Если для материала в T‑FLEX DOCs заданы визуальные свойства (из справочника "Визуальные свойства материалов"), они будут использованы для его отображения в T‑FLEX CAD. В числе прочих параметров при необходимости могут быть указаны и параметры текстуры, а также параметры штриховки, изображающей данный материал на сечениях детали.

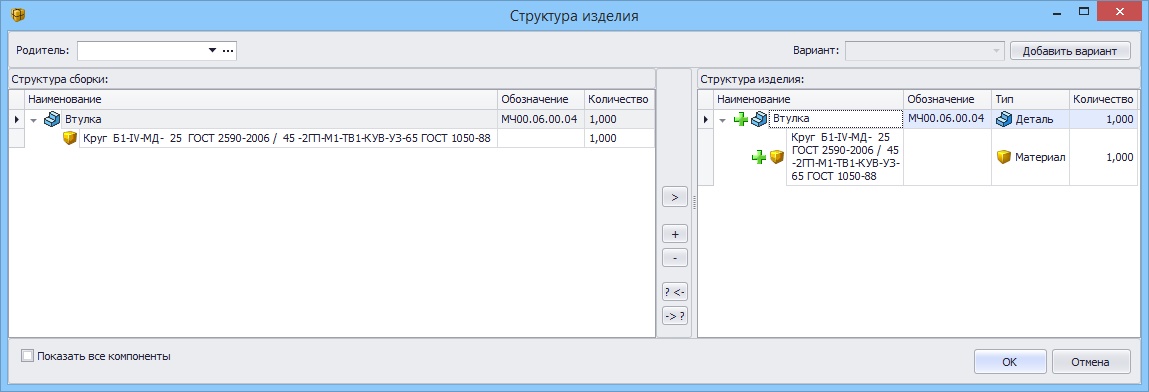

При добавлении материала в структуру изделия он отображается в качестве дочернего номенклатурного объекта детали.



Добавить материал детали в T‑FLEX DOCs можно ещё одним способом.

Вызов команды:

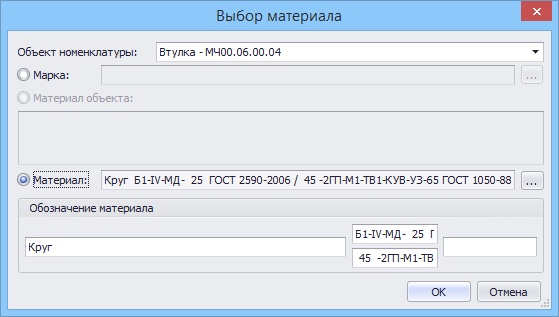

В открывшемся окне осуществляется выбор одного из вариантов указания материала детали:

●Марка – материал выбирается из справочника "Марки материалов".

●Материал объекта – если к объекту номенклатуры материал уже подключён в качестве дочернего объекта, он отображается в данном поле.

●Материал – материал выбирается из справочника "Материалы".



В поле Обозначение материала отображается обозначение выбранного выше материала.

Файл T‑FLEX CAD может быть подключён к нескольким объектам номенклатуры одновременно. Их список отображается в поле Объект номенклатуры. Материал будет задан для того объекта номенклатуры, который выбран в данном поле.

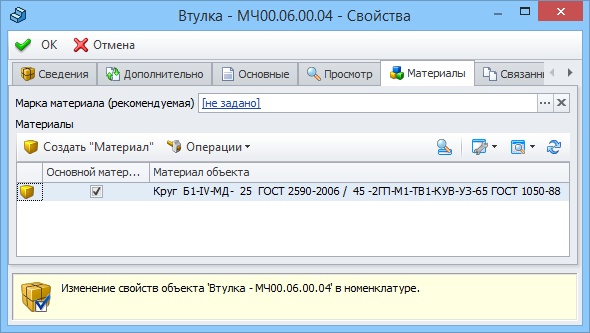

В результате использования данной функции выбранный материал будет добавлен в параметры структуры изделия в T‑FLEX CAD и на вкладку Материалы в окне свойств детали в справочнике T‑FLEX DOCs "Номенклатура и изделия".
