В режиме интеграции T‑FLEX CAD и T‑FLEX DOCs доступна функция вставки текста в чертёж не только из словаря T‑FLEX CAD, но и из любого справочника T‑FLEX DOCs.



Для этого необходимо выполнить следующую последовательность действий:

1.Вызвать команду вставки или редактирования текста T‑FLEX CAD.

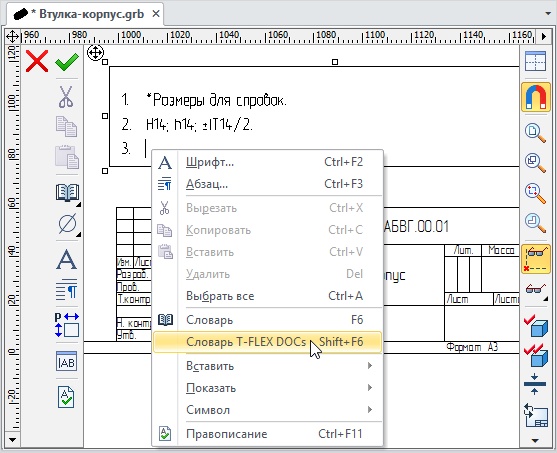

2.Не выходя из команды редактирования текста вызвать команду контекстного меню Словарь T‑FLEX DOCs.

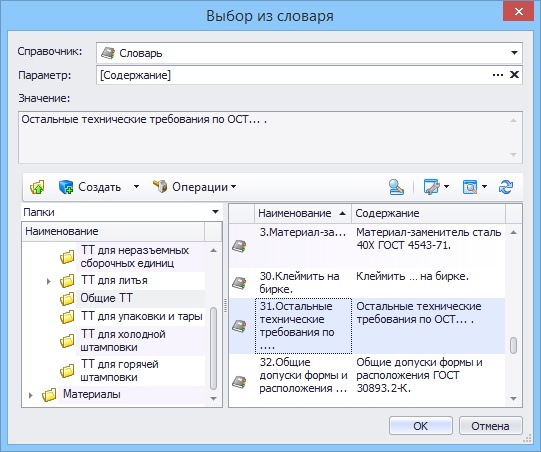

3.В открывшемся окне в поле Справочник выбрать справочник T‑FLEX DOCs, который будет служить источником вставки текста.

По умолчанию в диалоге выбирается справочник T‑FLEX DOCs "Словарь", специально предназначенный для хранения и классификации используемых в чертежах надписей.



4.В поле Параметр указать параметр объекта справочника, значение которого будет передаваться в T‑FLEX CAD.



5.В нижней части окна выбрать нужное значение.



После вставки текста в чертёж его связь с источником данных (справочником) не поддерживается. Следовательно, при изменении значений параметров объектов в T‑FLEX DOCs созданные на их основе надписи чертежей не изменяются. По этой же причине для редактирования таких чертежей не требуется наличия T‑FLEX DOCs на компьютере пользователя.
