При включённом режиме интеграции может осуществляться связь переменных T‑FLEX CAD с параметрами T‑FLEX DOCs. Данные могут передаваться:

●из T‑FLEX CAD в T‑FLEX DOCs,

●из T‑FLEX DOCs в T‑FLEX CAD,

●в обоих направлениях.



Работу данной функции можно рассмотреть на примере передачи подписи, установленной на объект справочника "Документы", в соответствующую графу основной надписи прикреплённого к нему файла чертежа T‑FLEX CAD.

1.Необходимо открыть окно редактора переменных в T‑FLEX CAD.

Вызов команды:

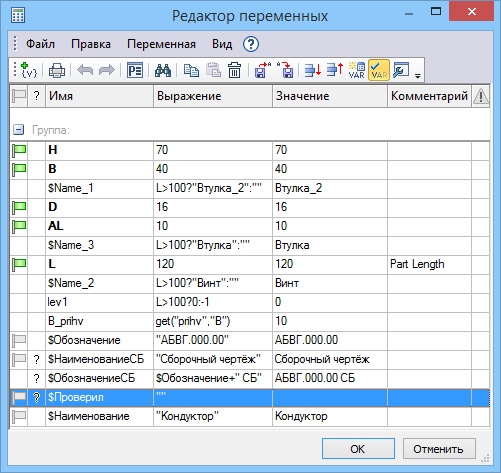

2.Далее нужно выбрать переменную, для которой необходимо установить связь с T‑FLEX DOCs, и открыть окно её свойств (кнопка на панели инструментов окна).

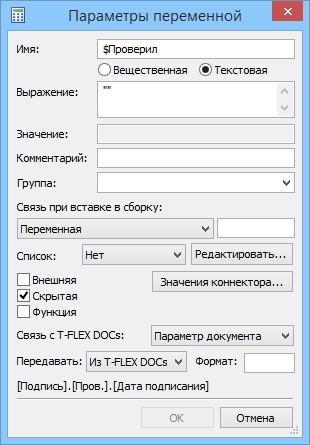

3.В окне свойств переменной задаются параметры связи. В поле Связь с T‑FLEX DOCs необходимо выбрать значение "Параметр документа".

При подключении к переменной T‑FLEX CAD параметра объекта справочника "Номенклатура и изделия" используется пункт "Параметр сборки", объекта справочника "Файлы" – пункт "Параметр файла".

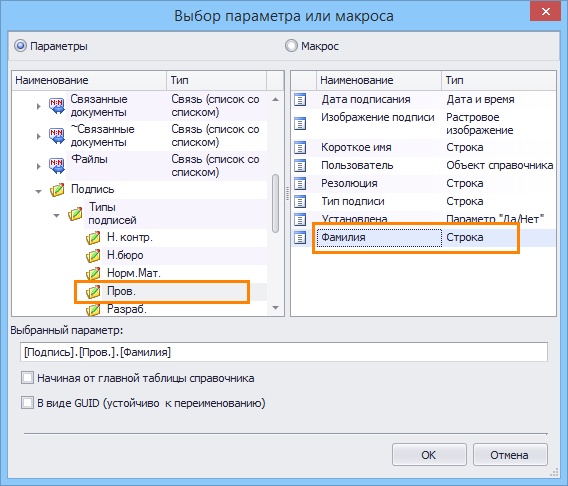

4.Откроется окно выбора требуемого параметра объекта T‑FLEX DOCs.



5.После выбора параметра указывается направление передачи данных в поле Передавать. В данном примере будет выбран вариант "Из T‑FLEX DOCs".

В результате фамилия пользователя, установившего на документе подпись "Проверил", появится в графе основной надписи чертежа.

Необходимо, чтобы графа основной надписи содержала ссылку на данную переменную.



Для задания значений переменной T‑FLEX CAD могут быть использованы также различные базы данных, в том числе справочники T‑FLEX DOCs.

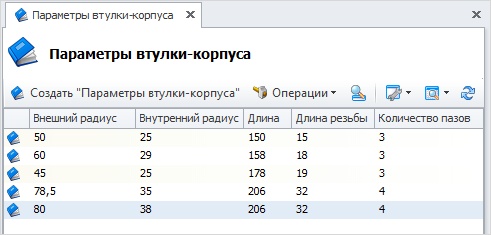

Установка связи базы данных T‑FLEX CAD со справочником T‑FLEX DOCs будет рассмотрена на примере детали "Втулка-корпус", параметры которой задаются пользовательским справочником T‑FLEX DOCs "Параметры втулки-корпуса".



1.Необходимо открыть чертёж детали в T‑FLEX CAD.

2.Перейти к окну редактора базы данных.

Вызов команды:



3.Новая база данных создаётся при помощи команды

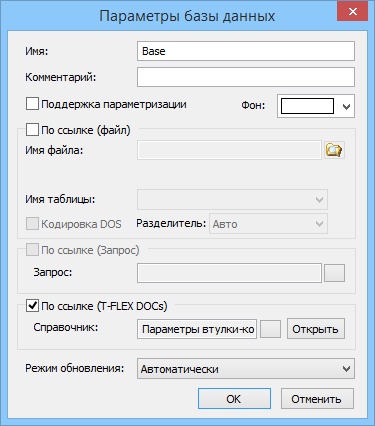

4.В открывшемся окне задаются параметры базы данных.

Для использования в качестве источника базы данных справочника T‑FLEX DOCs необходимо установить флаг По ссылке (T‑FLEX DOCs).

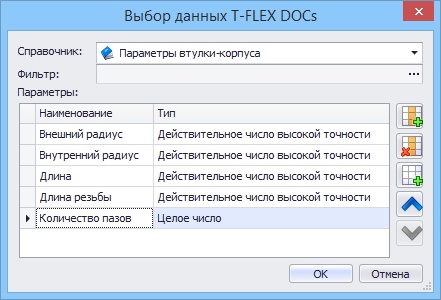

5.Откроется окно выбора справочника. В окне следует указать имя справочника и с помощью кнопок , и выбрать параметры, на основании которых будет сформирована база данных. С помощью кнопок и выбранные параметры можно расположить в нужной последовательности.



6.В поле Режим обновления необходимо указать требуемый вариант режима синхронизации данных между T‑FLEX DOCs и T‑FLEX CAD.

7.При выборе значения "Автоматически" данные в базе данных T‑FLEX CAD будут обновляться автоматически при их изменении в справочнике T‑FLEX DOCs. Значение "При полном пересчёте" позволит обновлять данные только при полном пересчёте модели T‑FLEX CAD, а значение "Только вручную" – при вызове команды обновления базы данных

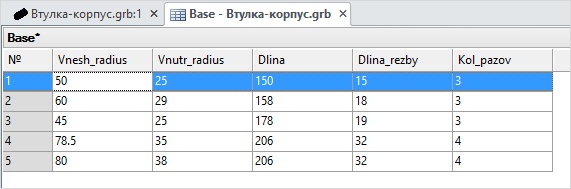

8.В результате в T‑FLEX CAD будет создана база данных с заданными параметрами.

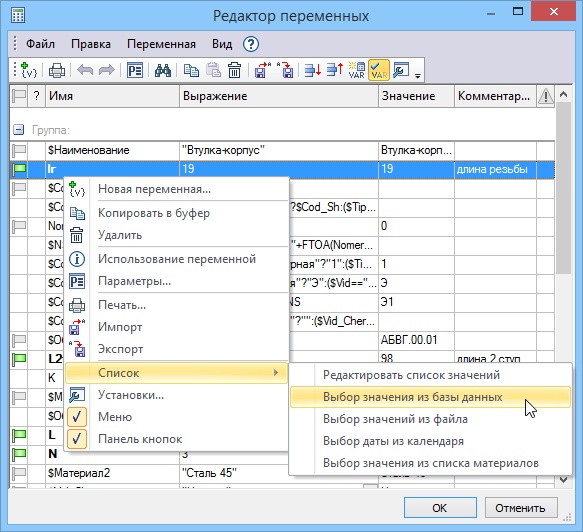

9.В дальнейшем полученные таким образом данные могут быть применены для задания значений переменных T‑FLEX CAD. Используется команда Список > Выбор значения из базы данных контекстного меню переменной.

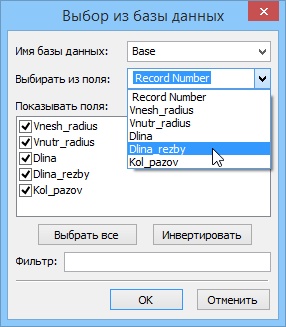

10.В открывшемся окне требуется указать имя созданной базы данных. В поле Выбирать из поля задаётся колонка базы данных, значения которой будут присваиваться переменной T‑FLEX CAD.

Список отображаемых в окне Выбор значения из базы данных колонок формируется в поле Показывать поля.

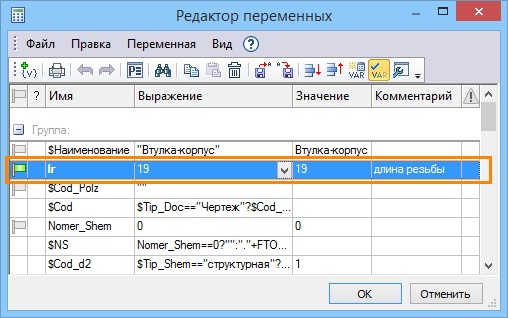

11.Вызов окна Выбор значения из базы данных для переменной производится кнопкой в графе Выражение в редакторе переменных.

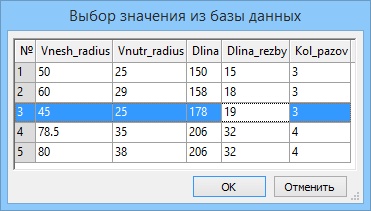

12.В открывшемся окне необходимо выделить строку с требуемым значением и подтвердить выбор кнопкой [ОК].



В результате переменной будет присвоено значение, выбранное из базы данных.

Связь параметров T‑FLEX DOCs с переменными T‑FLEX CAD может использоваться также при работе с параметрическими моделями в окне T‑FLEX DOCs. В этом случае один и тот же файл параметрической модели T‑FLEX CAD связывается с несколькими объектами справочника T‑FLEX DOCs и при изменении значения параметра T‑FLEX DOCs в окне просмотра будет изменяться внешний вид модели.



Для того, чтобы в окне свойств объекта T‑FLEX DOCs произошло такое изменение, имя переменной T‑FLEX CAD должно совпадать с именем поля базы данных, которое соответствует требуемому параметру T‑FLEX DOCs.

Имена полей баз данных T‑FLEX DOCs доступны для просмотра пользователю с правами администратора.

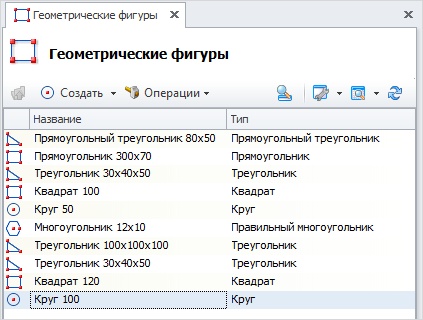

В качестве примера можно рассмотреть пользовательский справочник "Геометрические фигуры". В данном справочнике могут быть созданы на основе прототипов различные фигуры требуемых размеров: прямоугольник, квадрат, круг и др.

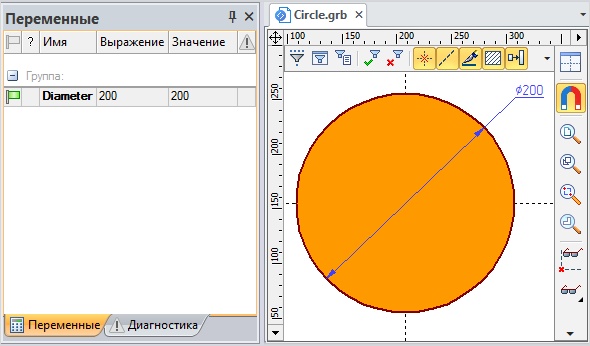

Каждый прототип имеет прикреплённый файл T‑FLEX CAD с соответствующим эскизом. Размер фигуры в T‑FLEX CAD задаётся переменной. Например, для объекта типа "Круг" указывается диаметр в виде переменной "Diameter", которая по умолчанию имеет значение 200. Имя переменной в этом случае совпадает с именем поля базы данных, которому соответствует параметр T‑FLEX DOCs Диаметр.

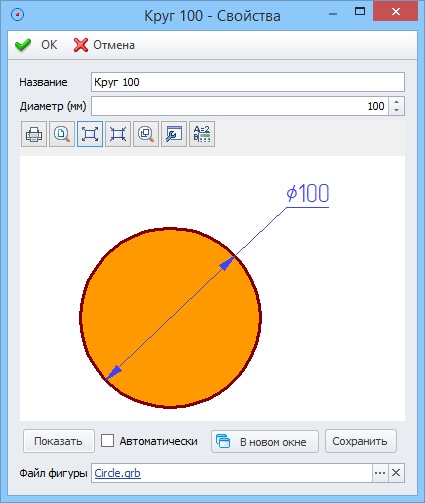

При создании на основе прототипа нового объекта справочника типа "Круг" к нему также будет прикреплён данный файл, но в окне свойств объекта пользователь введёт новое значение диаметра круга. После этого круг отобразится в окне T‑FLEX DOCs с новым значением диаметра.

Прикреплённый файл T‑FLEX CAD при этом останется неизменным.





Данная функция T‑FLEX DOCs может использоваться при формировании графических изображений и моделей для каталогов. Например, каталога инструмента или продукции с базовыми размерами.

Если требуется сохранить копию исходного файла с новым значением переменной, используется кнопка [Сохранить] в окне просмотра.
