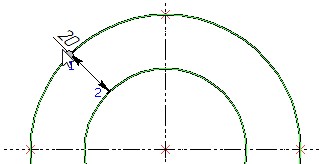

Размер между двумя окружностями

Команда позволяет проставлять на чертеже линейные размеры между двумя окружностями.

После вызова команды необходимо выбрать две окружности, между которыми будет построен размер.

В автоменю доступны следующие опции:

	<P>	Установить параметры размера
	<Alt+P>	Скопировать свойства с существующего элемента
	<Shift+D>	Выбрать связанный размер
	<Z>	Изменить направление полки
	<Пробел>	Задать положение размера в абсолютных координатах
	<J>	Включить режим центрирования размера
	<D>	Изменить знак размера
	<T>	Привязать размер к узлу
	<Esc>	Отменить выбор всех элементов

Для несоосных окружностей размер может работать в нескольких режимах:

●Расстояние между центрами

●Расстояние между ближайшими точками окружностей

●Расстояние между дальними точками окружностей.

Для смены режимов используется опция .

Для соосных окружностей измеряется разница радиусов. Для управления положением размера можно использовать специальный управляющий маркер на большей окружности.

Смотри: Размеры, Dimension , Типы размеров
