В T-FLEX CAD поддерживаются все типы размеров, предусмотренные стандартами ЕСКД, ANSI и AR_ANSI.

Размеры в системе проставляются с помощью команды Dimension.



Вы можете проставлять на своем чертеже размеры различных типов и стандартов. В системе T-FLEX CAD размеры привязаны:

- к линиям построения прямым (Исключение составляют радиальные и диаметральные размеры, положение которых определяется положением окружности, на которой они проставлены.);

- к 2D узлам;

- к линиям изображения, принадлежащим 2D проекциям или 2D фрагментам;

- к точкам сочленения линий изображения, принадлежащим 2D проекциям или 2D фрагментам (при выборе точки в ней создаётся 2D узел);

- к граням 3D модели (подробнее см. раздел Элементы оформления в 3D).



Типы размеров.

Линейные размеры:

- Между двумя параллельными прямыми или прямой и узлом

- Между двумя узлами

- Размер по трём узлам

- Размер по дуге

- Цепочка размеров

- Размеры от одной базы

- Строительные размеры

- На окружности

- Размер между двумя окружностями

Угловые размеры:

- Между двумя пересекающимися прямыми

- Угловой размер по четырём узлам

Размеры на линии изображения:

- Размер по отрезку или по дуге.

- Размер по конусу

- Размер-лидер

- Размер от оси



Задание связи размера с другим размером

При создании размера любого типа в автоменю доступна дополнительная опция, позволяющая связать создаваемый размер с другим, уже существующим, размером:

<Shift+D>

Выбрать связанный размер

После вызова этой опции необходимо указать размер, с которого будут браться параметры для создаваемого размера.

При установке связи параметры “связанного” размера (например, номинальное значение, другие отображаемые параметры) берутся с исходного размера. Перечнем “связанных” параметров можно управлять в диалоге свойств размера выбором соответствующего режима номинала (“Авто”, “Вручную”, “Вручную с поправками”, “С выбранного размера”) и всплывающими галочками в диалоге свойств.

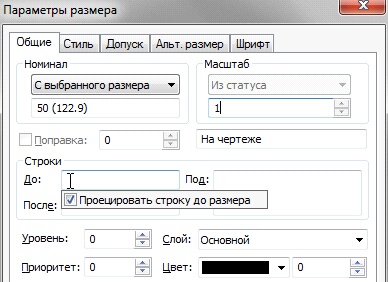

Если у связанного размера надо не отображать содержимое строк «до», «после» и «под», то надо снять флаг «Проецировать строку…». Флаг появляется при наведении курсора мыши на поле соответствующего параметра.

clip5302

Разорвать связь между размерами можно с помощью опции:

<Shift+K>

Разорвать связь с размером

Опция отображается в автоменю команды только для “связанных”  размеров.

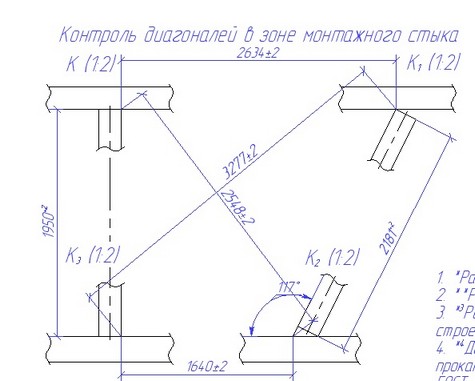

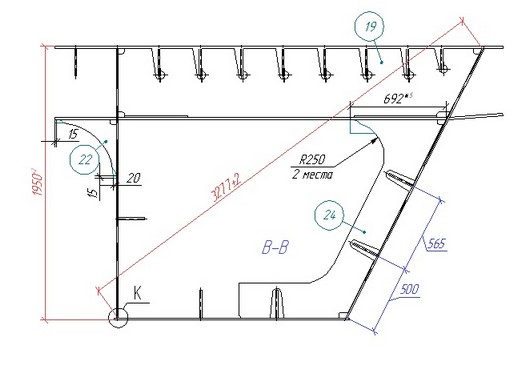

Данную функциональность можно использовать, например, для отображения на упрощенном чертеже таких же размеров, как на точном чертеже изделия.

clip5304clip5305



В зависимости от типа проставляемого размера задаются его параметры.



Для редактирования размеров используется команда EDimension.



Команда "PE -Установить значения размеров" позволяет редактировать чертёж и 3D модель, изменяя номинальные значения проставленных на них размеров.



Смотри: Типы размеров , Dimension, Элементы оформления в 3D
