Navigation:  »No topics above this level« Размер на окружности



Создание размера на окружности после вызова команды Dimention.

Для нанесения размера на окружности необходимо выполнить следующие действия:



1. Выбрать линию построения - окружность. Для этого необходимо подвести курсор к линии построения - окружности и нажать или <C>. Окружность выделится и на экране вместе с курсором появится изображение размера, которое вы можете перемещать по экрану.



2. Установить место расположения размерного числа. Для этого переместите курсор в требуемое место и нажмите .



3. Задать параметры создаваемого размера. Параметры размера задаются в окне свойств команды или в отдельном окне диалога, вызываемом опцией , до завершения создания (или редактирования) размера.



При создании размера на окружности вы можете задать различные способы прорисовки размерных линий с помощью следующих опций:

       <Enter>        Проставить размер на чертеже.

       <P>        Установить параметры размера

       <Alt+P>        Скопировать свойства в существующего элемента

       <Shift+D>        Выбрать связанный размер

       <Z>        Изменить направление полки.

       <Пробел>        Задать положение размера в абсолютных координатах

       <M>        Изменить тип размера

       <D>        Изменить знак размера

       <T>        Привязать размер к узлу.

       <K>        Разрушить привязку.

       <Esc>        Отменить выбор элементов.

Тип создаваемого размера определяется из выпадающего списка Изменить знак размера. Доступны следующие типы , , , , .

Вид создаваемого размера можно выбрать из выпадающего списка Изменить тип размера , , . Этот список отличается для радиального размера и имеет следующие опции: , , .

После того, как выбраны необходимые установки, на чертеже появится проставленный размер. Вот некоторые типы размеров на окружности, которые можно проставить в системе.



Для отмены выбора элементов построения используйте опцию

       <Esc>        Отменить выбор элементов.

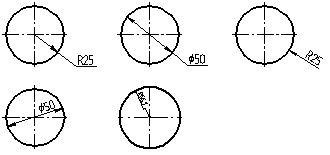

Примеры размеров на окружности:



В параметрах размера на окружности на закладке "Стиль" добавляется флаг "Крестик в центре", управляющий отображением перекрестия в центре окружности.



Для окружностей большого радиуса предусмотрен радиальный размер с изломом размерной линии (опция <Y>).

Для создания размера достаточно переместить курсор таким образом, чтобы обеспечить требуемое положение размера, и нажать . В этом случае величина и положение излома на размере устанавливаются по умолчанию.

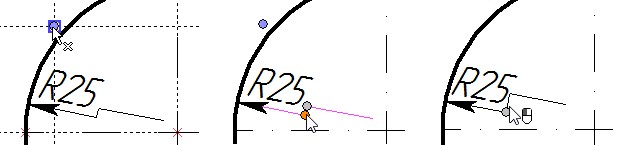

При необходимости величину и положение частей размера можно задать произвольно, в том числе привязкой к узлам. Это делается с помощью специальных маркеров. После выбора окружности под курсором появляется маркер привязки к узлу. Нужно выбрать узел к которому будет привязан размер.

Изменить положение линии излома можно после создания размера. Для этого нужно выбрать маркер, находящийся на линии излома, зажать и переместить курсор. Участок излома переместится вслед за курсором вдоль размерной линии.



Дополнительная опция включает режим непрерывного проставления радиусов с общей точкой привязки. Такой режим можно использовать для простановки радиальных размеров, выходящих из одной точки, к нескольким концентрическим окружностям. При включённой опции после завершения создания первого размера (для первой из окружностей) система будет ожидать выбора следующей окружности.

При создании размера на окружности в разделе Стиль добавляется флаг Дуга над текстом.



Смотри: Размеры, Dimension , Типы размеров
