Размер между двумя узлами

Создание размера между двумя узлами, после вызова команды Dimention.

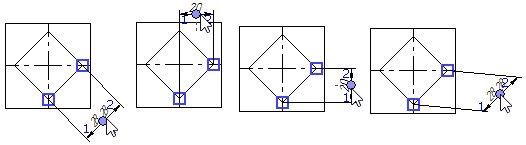

Во многом простановка размеров между двумя узлами аналогична простановке размера между двумя линиями. Исключение составляет лишь то, что могут быть различные варианты расположения выносных линий. Эти варианты представлены на рисунке ниже.

Для выбора узлов используется опция:

<N>

Выбрать узел

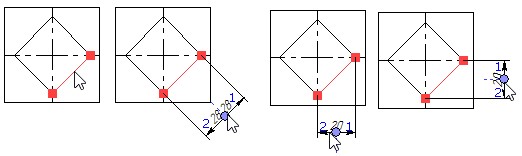

Если два узла, между которыми будет проставляться размер, соединены линией изображения, то используется опция . После вызова опции укажите необходимый отрезок и для создания размера автоматически выберутся узлы на его концах.

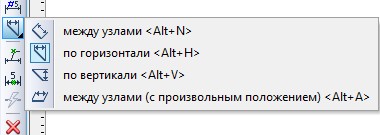

В автоменю за смену вариантов размеров между двумя узлами отвечает опция <M>:

<M>

Изменить тип размера

Эта опция по кругу меняет несколько различных вариантов простановки размера. Кроме того, нужный вариант может быть выбран из выпадающего списка.

Задать параметры создаваемого размера можно с помощью опции:

<P>

Установить параметры размера

Для отмены выбора элементов построения используйте опцию

<Esc> Отменить выбор элементов.

Смотри: Размеры , Dimension , Типы размеров
