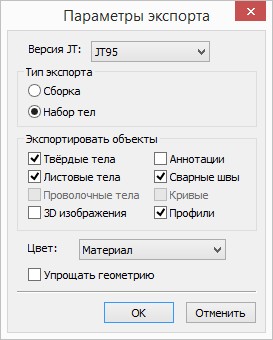

Для форматов JT, ACIS, PRC используются похожие диалоги.

Для формата JT можно дополнительно указать версию JT.

Тип экспорта. Задаёт тип экспорта Сборка или Набор тел.

Сборка. Модель экспортируется с сохранением сборочной структуры, если она существует.

Набор тел. Модель экспортируется без сохранения сборочной структуры.

В группе Экспортировать объекты можно задать, какие объекты будут экспортированы: Твёрдые тела, Листовые тела, Проволочные тела. 3D изображения, Сварные швы, Профили.

Опции Проволочные тела и Кривые доступны только для формата PRC.

Цвет. Позволяет установить один из двух источников цвета тел Материал или Тоновая закраска. В первом случае используется рассеивающий цвет материалов (задан в параметрах материалов T‑FLEX CAD), во втором – тоновая закраска.

Упрощать геометрию. Опция по возможности удаляет избыточную топологию у экспортируемых тел модели. В результате уменьшается размер выходного файла. Опция не изменяет качество модели.

К примеру, это могут быть «лишние» рёбра, разбивающие цилиндрическую поверхность на сегменты. При использовании данной опции увеличивается время экспорта и потребление памяти.
