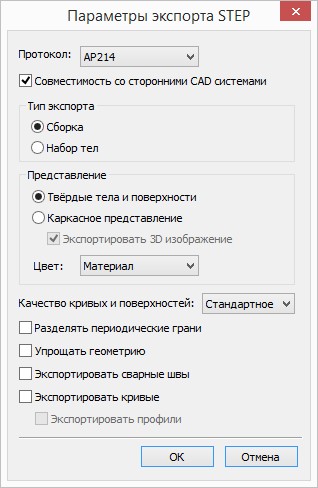

При выборе для экспорта формата STEP после задания имени файла появляется окно диалога “Параметры экспорта STEP”. В нём можно задать параметры процесса.



Протокол обеспечивает совместимость STEP файлов со старыми версиями CAD систем. По умолчанию включён протокол AP214. Старая версия протокола AP203 не поддерживает передачу цвета, поэтому опция Цвет для него недоступна.



Опция Совместимость со сторонними CAD системами обеспечивает возможность чтения STEP файла в других CAD системах.

Группа Тип экспорта задаёт режим экспорта модели, содержащей несколько тел:

Как сборку. Экспортируемая модель конвертируется как сборка, с сохранением сборочной структуры.

Как набор тел. Геометрия, содержащаяся в конвертируемом файле, экспортируется как простой набор тел, без создания сборочной структуры. Каждое тело, содержащееся в модели, экспортируется независимо.



Группа Представление задаёт тип выгрузки тел, либо в форме граничного представления на основе геометрии (Твёрдые тела и поверхности), либо на основе сеточного представления тел (Каркасное представление).

Для каркасного представления доступна опция Экспортировать 3D изображения. Если она отключена, объекты типа 3D изображение не будут экспортированы в STEP файл.

Опция Цвет задаёт источник цвета тел: основной цвет материала либо цвет тоновой закраски.



Качество кривых и поверхностей. При экспорте все неаналитические поверхности будут конвертироваться в B-spline поверхности. C помощью выпадающего списка можно задать точность преобразования данной геометрии в сплайн представления, если это необходимо. Это может улучшить результат экспорта в некоторые системы, например, CATIA и SolidWorks, но увеличивает размер получившегося файла. Поэтому по умолчанию рекомендуется использовать стандартное качество.

Разделять периодические грани определяет способ преобразования имеющейся в модели периодической геометрии.

Под периодической геометрией понимаются цилиндрические, тороидальные, сферические поверхности и их аналоги в виде сплайновых поверхностей. При конвертации модели в формат STEP для улучшения результата экспорта такие поверхности и кривые могут быть разбиты на части.



Упрощать геометрию удаляет лишнюю топологию из модели и уменьшает размер файла. По умолчанию она отключена, так как время экспорта и потребление памяти растут при использовании данной опции.

Экспортировать сварные швы. При установке опции будут экспортированы сварные швы. Сварные швы преобразуются в тела.

Экспортировать кривые. При установке данного параметра, помимо тел модели, будет экспортироваться и проволочная геометрия.

Экспортировать профили. При установке данного флага будут экспортированы профили.

Кривые и профили преобразуются в пути.

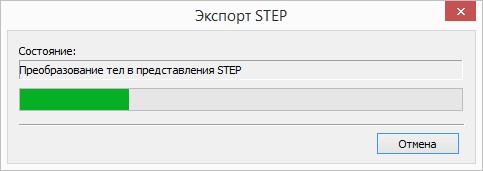

После нажатия кнопки [Ок] запускается процесс конвертации. Индикатор, расположенный в нижней части окна диалога, отображают выполнение процесса конвертации.
