Стандартные библиотеки T‑FLEX CAD не могут быть использованы в режиме интеграции, так как в этом случае последующий перенос данных в T‑FLEX DOCs будет некорректным. Однако с помощью дополнительной настройки на основе библиотеки T‑FLEX CAD можно создать общую библиотеку, обеспечивающую взаимосвязь двух систем.

Использование единой корпоративной библиотеки всеми пользователями также обеспечивает уникальность применяемых библиотечных элементов.

Для этого необходимо выполнить следующие действия:

1.Осуществить импорт папки с файлами библиотеки T‑FLEX CAD в справочник T‑FLEX DOCs "Файлы".

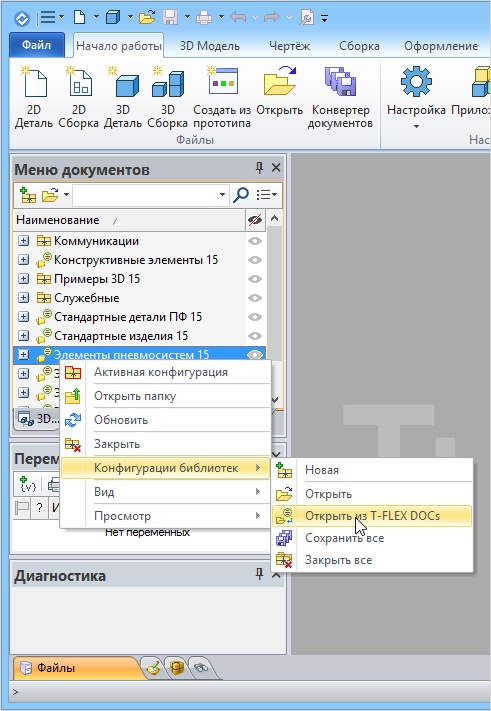

2.В главном окне T‑FLEX CAD перейти на вкладку Меню документов и вызвать команду контекстного меню Конфигурации библиотек > Открыть из T‑FLEX DOCs.

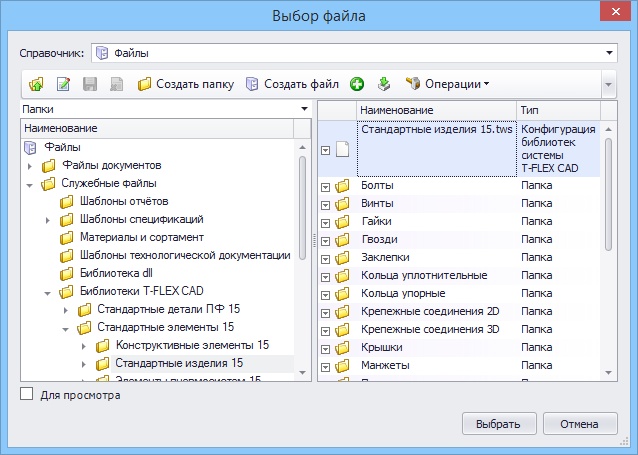

3.В открывшемся окне выбрать из созданной в п.1 папки файл конфигурации библиотеки (формата .tws).

В результате сохранённая в T‑FLEX DOCs библиотека будет подключена к T‑FLEX CAD и отобразится на вкладке Меню документов.

Пользователь также может подключить к T‑FLEX CAD не всю библиотеку, а отдельные её элементы. В таком случае в п.3 следует выбрать в справочнике "Файлы" требуемый файл формата .grb.

Библиотеки, связанные с T‑FLEX DOCs, обозначаются иконкой .

Локальные библиотеки T‑FLEX CAD, полностью или частично совпадающие с подключёнными библиотеками T‑FLEX DOCs, следует закрыть во избежание путаницы.

Использование библиотеки T‑FLEX DOCs аналогично использованию библиотеки T‑FLEX CAD: необходимо перетащить выбранный элемент библиотеки в нужное место рабочей области окна и отредактировать его параметры.

Помимо подключения стандартных библиотек, T‑FLEX DOCs позволяет создавать различные пользовательские библиотеки, например, библиотеку деталей и узлов для заимствования. В режиме интеграции конструктор может использовать эти данные при проектировании изделия, при этом последующий перенос в T‑FLEX DOCs данных из T‑FLEX CAD будет корректным.
