Navigation:  »No topics above this level« Параметры надписи. Закладка "Стрелки"

Надпись может содержать несколько стрелок. Вы можете задать отдельный набор параметров каждой стрелке.

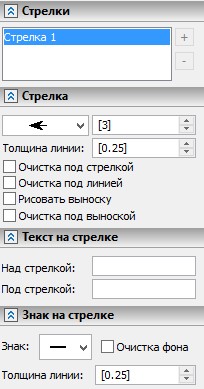

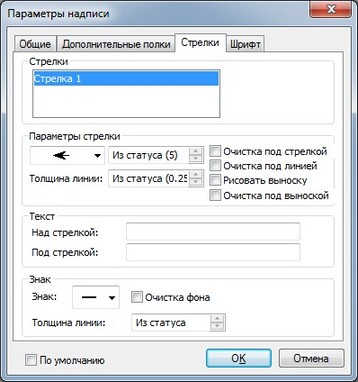

Группа параметров «Стрелки» содержит список стрелок надписи.

Группа параметров «Параметры стрелки»

Тип. Этот пункт задает тип стрелки в начале выносной линии. Тип стрелки выбирается из стандартного набора стрелок, используемого также в командах создания размеров и изображения. Список для надписей дополнен двумя специальными типами стрелок: и . Для этих типов стрелок вместо параметра “Размер” (описан ниже) отображаются два параметра – “Длина” и “Высота”. Значения этих параметров определяют вертикальный и горизонтальный размеры данных типов стрелки, что позволяет получить надписи с окончанием в виде прямоугольника или овала любых пропорций.

Размер. Задает размер стрелки, которая была определена в первом пункте. Если значение отображается в квадратных скобках, то оно рассчитывается, исходя из заданного параметра «Размер стрелок (окончаний)» в команде ST: Параметры документа (закладка «Линии»).



Толщина линии. Задает толщину линий стрелки в единицах измерения. В случае, когда значение параметра отображается в квадратных скобках, оно рассчитывается, исходя из заданного параметра «Толщина других линий» в команде ST: Параметры документа (закладка «Линии»).

●Очистка под стрелкой. При включении данного параметра удаляется изображение чертежа под стрелкой надписи.

●Очистка под линией. При включении данного параметра удаляется изображение чертежа под линией стрелки надписи

●Рисовать выноску. При включении данного параметра рисуется выносная линия от точки привязки до стрелки надписи.

●Очистка под выноской. При включении данного параметра удаляется изображение чертежа под выносной линией надписи.



Группа параметров «Текст»

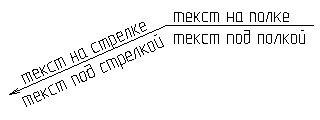

Поля "Над стрелкой", "Под стрелкой" используются для задания соответствующих текстов надписи.

В каждой строке можно использовать переменные, заключая их в фигурные скобки. Подробно мы уже описывали это для нанесения размеров и текстов.



Группа параметров «Знак»

Знак на стрелке. Вы можете задать тип значка (см. рисунок ниже), который расположится посередине выносной линии. Как правило, он используется для обозначения различных технических требований.

Очистка фона. При включении данного параметра удаляется изображение чертежа под знаком на стрелке надписи (на расстоянии, равном толщине основной линии).

Толщина линии. Задаёт толщину линий знака на стрелке. В случае, когда значение параметра отображается в квадратных скобках, оно рассчитывается, исходя из заданного параметра «Толщина других линий» в команде ST: Параметры документа (закладка «Линии»).



Смотри: Надписи , Параметры надписи , Inscription
