Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Редактирование → Документ → Параметры документа
|
Клавиатура |
Текстовое меню |
<ST> |
Настройка > Параметры документа |
Каждый чертёж в T-FLEX CAD имеет свои собственные установки. К этим установкам относится множество различных характеристик как общего плана, например, границы чертежа, масштаб, так и касающихся отдельных элементов чертежа (стандарт размеров, толщина линий и т.д.). Эти установки можно задать не только перед тем, как вы начнёте создавать чертёж, но и в любой момент во время работы над чертежом. Все установки сохраняются вместе с чертежом. Если создан многостраничный документ, то настройки нужно устанавливать отдельно для каждой страницы. При создании новой страницы, установки для неё копируются с активной на данный момент страницы.
Можно создать чертёж-прототип со своими установками. Это можно сделать с помощью команды Файл > Сохранить как прототип… При этом файл прототипа будет сохранен в директории «…\AppData\Local\Top Systems\T-FLEX CAD 3D 15 x64\Rus\Прототипы» (см. “Быстрое начало”). Создать новый чертёж с установками прототипа можно с помощью команды Файл > Новый из прототипа, где нужный файл прототипа можно выбрать из списка (файлов прототипов можно создать несколько).
В качестве файла прототипа можно использовать любой документ T-FLEX CAD. По умолчанию в системе имеются четыре прототипа. Они располагаются в системной директории (…\Program\Прототипы) и их установки определяют все начальные параметры чертежей, создаваемых по команде Файл > Новый. Имя чертежа-прототипа можно переопределить с помощью команды SO: Задать Установки Системы закладка Файлы..
Настройка чертежа. Диалог команды «Параметры документа»
Для задания параметров чертежа предназначена команда ST: Задать параметры документа.

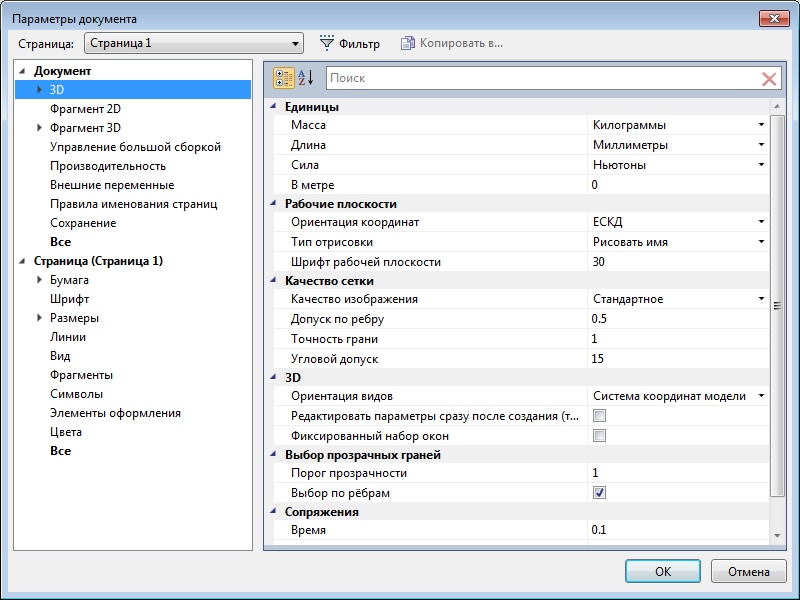

После вызова команды на экране появляется окно с закладками, на которых расположены различные группы параметров.
При выборе параметра в нижней части окна появляется всплывающая подсказка. Эти подсказки доступны для большинства параметров.
В окне Параметры документа можно настроить параметры, относящиеся как ко всему документу, так и к каждой его странице. Для этих целей используются закладки Страница и Документ.

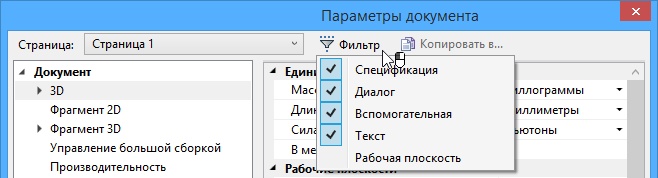

Страницу можно выбрать в выпадающем списке в верхней части окна. Настроить тип страниц для этого выпадающего списка можно с помощью списка Фильтр:
C помощью кнопки [Копировать в…] можно передавать параметры одной страницы в другую. Копировать можно как сразу все параметры страницы, так и параметры с отдельных закладок.
Для копирования можно отметить сразу несколько страниц.
