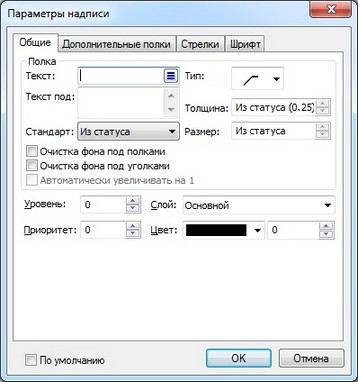

Параметры надписи. Закладка "Общие"

Группа параметров «Полка»

Текст. Текст под. Данные поля используются для задания соответствующих текстов надписи. В каждой строке можно использовать переменные, заключая их в фигурные скобки. Подробно мы уже описывали это для нанесения размеров и текстов.

Стандарт. Позволяет задать стандарт, в котором надпись должна быть изображена. Для надписей существует два стандарта - ANSI и ЕСКД. Если этот параметр выставить в значение "Из документа", то надписи будут соответствовать стандарту, указанному в команде ST: Параметры документа ("Размеры|Стандарт надписей").

clip1937

Тип уголка. Определяет тип уголка выносной полки. Выберите один из представленных вариантов (см. рисунок ниже).

T-FLEX CAD позволяет пользователю вводить собственные типы надписей, точнее – собственные типы полок надписи. Пользовательские надписи создаются как обычные параметрические фрагменты в папке “…\\T-FLEX\T-FLEX CAD\Библиотеки\Служебные\Leader Symbols” (библиотека “Leader Symbols”).

В диалоге свойств надписей файлы, находящиеся в данной папке, добавляются в виде иконок к списку доступных типов полки надписи. Положение изображения фрагмента-полки при нанесении надписи определяется вектором привязки, который должен существовать в модели фрагмента.

Для управления параметрами пользовательской надписи будет использоваться диалог переменных фрагмента или пользовательский диалог (если он был создан во фрагменте). Вызов диалога переменных фрагмента (или пользовательского диалога) осуществляется по специальной кнопке , появляющейся в диалоге свойств надписи или по команде “Свойства обозначения…” в контекстном меню надписи, использующей пользовательский тип полки.

Толщина. Задает толщину линий полки в единицах измерения. В случае, когда значение параметра установлено "Из документа", оно рассчитывается, исходя из заданного параметра «Толщина других линий» в команде ST: Параметры документа (закладка «Линии»).

Размер. Устанавливает длину полки надписи в единицах измерения. Если значение «Авто», то оно автоматически устанавливается по длине строки текста.

Очистка фона под полками. При включении данного параметра удаляется изображение чертежа под полкой (полками) надписи.

Очистка фона под уголками. При включении данного параметра удаляется изображение чертежа под уголком надписи.

Автоматически увеличивать на 1. Эта функция нужна для быстрого задания пунктов спецификации. На полке вместо текста должно располагаться число – номер пункта спецификации. При создании следующей надписи предыдущее число автоматически увеличивается на единицу. Обратите внимание, что при использовании данного способа число на полке не будет связано с номером позиции спецификации.

Подробнее о простановке позиций спецификации можно прочитать в главе “Позиции спецификации”.

_p5

Цвет, Уровень, Приоритет, Слой. Параметры уровня, приоритета, цвета и слоя аналогичны подобным параметрам других элементов чертежа.
