Navigation:  »No topics above this level« Параметры эквидистанты



Смещение. Это число, равное по модулю смещению эквидистанты от образующей и знаком указывающее направление. В качестве величины смещения может использоваться переменная.

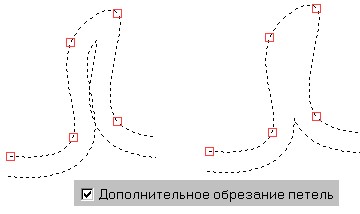

Дополнительное обрезание петель. Данный параметр включает режим обрезания петель, т.е. из контура эквидистанты удаляются все образующиеся на нём петли.

Точный расчёт дуг и окружностей. Данный параметр актуален только при создании эквидистанты к 2D пути. При установке данного флажка вместо линии построения-эквидистанты строится 2D путь с более точной обработкой дуг и окружностей.

Уровень.

Слой.

Цвет. При установленном флаге перед полем выбора цвета возможно определить цвет для каждой линии построения, выбирая цвета палитры, либо задавая порядковый номер цвета в палитре.

По умолчанию. При отмечании данной опции все установки будут использоваться для вновь создаваемых элементов.



Смотри: Эквидистанты, ТО
