Navigation:  »No topics above this level« Команда "TO" - Создать эквидистантную кривую



Вызов команды:



Эквидистанта – это равноудаленная кривая к любому геометрическому объекту. Создается эквидистанта на базе уже существующих кривых (сплайнов, эллипсов, функций), ее внешний вид определяется видом кривой и величиной смещения, которая может быть задана с помощью переменной.

Для таких элементов системы, как окружность и прямая, предусмотрено построение равноудаленных линий (эквидистант) непосредственно при их построении.

Наиболее типичным применением эквидистанты является вычерчивание трубопроводов. Очень удобно провести только осевую линию, а затем построить эквидистантные линии контуров самой трубы. Кроме того, эквидистанты широко применяют при разработке строительных и архитектурных чертежей.





Доступные опции:

       <Enter>        Выбрать элемент.

       <P>        Задать параметры линии построения.

       <S>        Выбрать сплайн для построения эквидистанты.

       <E>        Выбрать эллипс для построения эквидистанты.

       <F4>        Выполнить команду EConstruction для редактирования построений.

 <F3>        Вызвать команду ZWindow - задать масштаб изображения.

       <Esc>        Закончить выполнение команды.



Вычерчивание эквидистанты начинается с выбора базового элемента, относительно которого необходимо построить эквидистантную линию. Базовый элемент выбирается при помощи курсора. Для более точного выбора базового элемента рекомендуется использовать опции: (<S>) или (<E>),указывая курсором на соответствующий элемент.

Выбранный элемент подсветится и появится динамически перемещаемое изображение эквидистанты.

Затем необходимо определить смещение эквидистанты одним из способов:

- выбрать узел привязки (опция (<N>) );

- задать смещение при помощи опции (<P>) (см. параметры эквидистанты ).

Положительное значение этого параметра поместит эквидистанту снаружи базового элемента, а отрицательное, соответственно внутри. В случае использования при построении эквидистанты,  диалог параметров на экране не появляется, а значение численного параметра "Смещение" берется по положению курсора, причем эквидистанта построится с той стороны объекта, с которой вы укажете курсором.

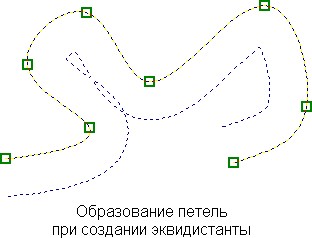

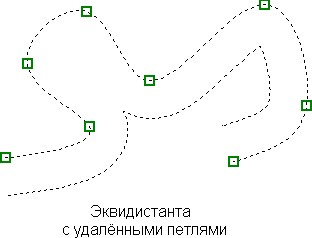

В параметрах эквидистанты можно установить флаг "Дополнительное обрезание петель", который  удаляется все образующиеся в контуре эквидистанты петли.



Для построения эквидистанты на основе набора элементов построения разных типов (например, из сплайна и прямых), необходимо по желаемому контуру построить 2D путь, а затем относительно этого пути построить эквидистанту. Углы в точках разрыва создаваемой эквидистанты будут скругленными, так как в T-FLEX CAD заложен способ обхода углов вычерчиваемой эквидистанты - скруглением. Радиус скругления равен значению смещения эквидистанты.



Смотри: Содержание , Эквидистанты , ELlipse, SPline , FUnction
