Для удобства работы в системе T-FLEX CAD имеется возможность создания многостраничных чертежей. Например, удобно в одном файле иметь на отдельных листах вспомогательные 2D построения для создания 3D модели, проекции и сечения 3D модели с простановкой размеров или спецификацию. Каждая страница может быть использована для построения и создания различных элементов. При этом все элементы могут взаимодействовать друг с другом при помощи созданных связей, переменных, баз данных и др.



Общие сведения

Документ T-FLEX CAD может включать в себя любое количество страниц. При создании каждый документ содержит хотя бы одну страницу.

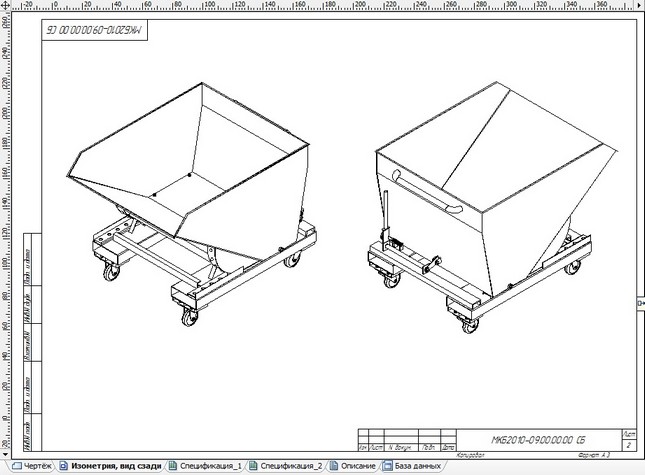

Если документ T-FLEX CAD содержит несколько страниц, в нижней части окна чертежа (при настройках по умолчанию, положение закладок страниц может быть изменено) могут отображаться закладки с именами видимых страниц.

Страницы в T-FLEX CAD подразделяются на 6 типов в зависимости от своего назначения и способа создания: “Обычная”, “Вспомогательная”, “Диалог”, “Рабочая плоскость”, “Текст”, “Спецификация”. Такое деление является нестрогим (тип большинства страниц может быть изменен пользователем) и служит для управления отображением страниц. В 2D окне могут отображаться все страницы документа или только страницы определённых типов, в зависимости от настроек чертежа. Таким образом, при работе с многостраничным документом пользователь может менять видимость страниц, убирая с экрана те, с которыми в данный момент не работает.

На каждой странице действуют свои установки чертежа, задаваемые в команде ST: Параметры документа: формат бумаги, масштаб чертежа, параметры шрифта, элементов оформления, цвета, свойства прорисовки элементов и т.п. Установки, сделанные в команде “SH: задать уровни отображения”, также относятся только к той странице, на которой они были сделаны. При вызове команды “Файл > Экспортировать” система работает с текущей страницей чертежа (кроме экспорта в формат AutoCad, когда могут конвертироваться любые страницы документа).

Изменение параметров “по умолчанию” действует на все страницы одновременно. То же относится к работе со слоями в команде “QL: Редактировать слои”.

Если документ T-FLEX CAD содержит несколько страниц, в нижней части окна чертежа отображаются закладки с именами видимых страниц. Видимостью закладок можно управлять с помощью флажка в текстовом меню “Настройка > Окна > Закладки страниц”.

Между страницами можно переключаться, не выходя из текущей команды. Это дает возможность при создании, например, копии или выносного вида, указывать элементы, расположенные на разных страницах.



Работа со страницами документа

Работа с закладками страниц. Управление закладками

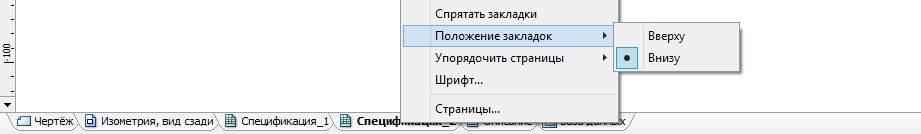

Закладки страниц по умолчанию располагаются вдоль нижней границы окна документа T-FLEX CAD. При необходимости их положение можно изменить, переместив закладки страниц вверх, как это было в предыдущих версиях T-FLEX CAD. Для этого достаточно указать курсором мыши на закладку страницы, вызвать контекстное меню с помощью и изменить значение переключателя “Положение закладок” на требуемое (“Вверху” или  “Внизу”).

Закладки страниц используются для быстрого перехода между страницами текущего документа. Для перехода на нужную страницу документа достаточно указать курсором на её закладку и нажать . Кроме того, для перехода между страницами можно использовать клавиши <Page Up>, <Page Down>.

Если нажать <Page Down>, находясь на последней странице текущего документа, система предложит создать новую страницу. Созданная страница будет помещена в конец списка страниц данного документа. Создать новую страницу можно также, воспользовавшись командой “Новая страница” в контекстном меню для закладки любой страницы.

На закладке каждой страницы отображается имя страницы, а также значок, отображающий её тип. По умолчанию система присваивает страницам имена “Страница 1”, “Страница 2” и т.д., однако в дальнейшем для удобства работы эти имена можно изменить на более значимые. Для переименования страницы можно из контекстного меню для её закладки вызвать команду “Переименовать”. После вызова команды система перейдёт в режим редактирования текста на закладке.

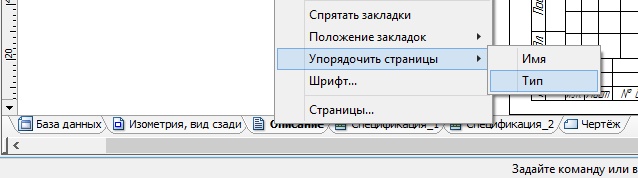

Порядок следования страниц в документе можно изменять. Быстро рассортировать страницы по именам или по типам можно с помощью команд “Упорядочить страницы > Имя” и “Упорядочить страницы > Тип” всё того же контекстного меню, вызванного на любой из закладок текущего документа.

Произвольное изменение порядка следования страниц можно выполнять и простым перетаскиванием закладки страницы в другое место. Для этого надо подвести курсор мыши к нужной закладке, нажать и, не отпуская нажатой клавиши мыши, переместить курсор к требуемому месту в списке закладок.

Ещё раз вернёмся к контекстному меню для закладок страниц. С помощью команды “Шрифт…” можно изменить параметры шрифта, используемого для отображения текста на закладках страниц. При вызове команды открывается стандартное окно параметров шрифта.

Команда “Удалить” позволяет удалить ту страницу, на закладке которой было вызвано контекстное меню. Если удаляемая страница содержит какие-либо построения, система сообщит об этом и попросит подтвердить необходимость удаления страницы и всего её содержимого.

Команда “Страницы…” вызывает диалог для управления страницами документа. Диалог позволяет выполнять все возможные действия со страницами: создавать и удалять страницы, переименовывать, менять тип страницы и её положение в списке страниц.

Последняя команда контекстного меню – “Спрятать закладки” – отключает отображение закладок страниц документов. Включить отображение закладок страниц после их отключения можно с помощью флажка “Настройка > Окна > Закладки страниц”.

Создание новых страниц

Дополнительные страницы документа T-FLEX CAD могут быть созданы несколькими способами:

1.С помощью клавиши <Page Down>. Таким страницам при создании автоматически присваивается тип “Обычная”;

2.С помощью команды “Новая страница” в контекстном меню закладок страниц;

3.В команде “PG: Страницы”;

4.Автоматически при работе с некоторыми командами. Тип создаваемой таким образом страницы зависит от используемой команды. Например, команда “TR: Создать элемент управления” позволяет создать страницу типа “Диалог”, команда “SD: Создать чертежный вид” – страницу типа “Вспомогательная”. Команда “3W: Построить рабочую плоскость” создает страницы типа “Рабочая плоскость”, а в командах “BC: Создать отчет/спецификацию”, “BM: Отчеты/Спецификации” создаются страницы типа “Спецификация”.

При создании страницы установки копируются для неё со страницы, активной в данный момент. Эти настройки можно впоследствии изменить, сделав страницу активной и вызвав команду ST: Параметры документа.

Создание страниц третьим методом описано в разделах, соответствующих указанным командам.



Особенности работы с многостраничным документом

Как уже было сказано выше, каждая страница многостраничного документа T-FLEX CAD может быть использована для создания различных элементов: узлов, линий построения и изображения, штриховок, текстов и т.д. При необходимости элементы можно перемещать/копировать с одной страницы на другую.

Элементы, расположенные на разных страницах одного документа, могут быть абсолютно независимы друг от друга или, наоборот, связаны различными способами: операцией копирования, проекционными связями, с помощью переменных и баз данных. Кроме того, T-FLEX CAD позволяет создавать элементы, расположенные одновременно на нескольких страницах. При создании элементов текст или спецификация имеется возможность задать переход на новую страницу  при выходе за границы области создаваемого элемента. В результате на каждой странице будет отображаться соответствующая часть многостраничного элемента. Команды редактирования и изменения параметров применяются ко всему элементу, вне зависимости от того, какая его часть была выбрана при вызове команды.

Многостраничный документ, как и любой документ T-FLEX CAD, может быть вставлен в другой документ в качестве фрагмента или картинки, экспортирован в другой графический формат или выведен на печать. Каждый из этих случаев следует рассмотреть особо.
