Команда "PN" - Пересчёт размеров в середину поля допуска |

|
Команда "PN" - Пересчёт размеров в середину поля допуска |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Параметры → Инструменты → Пересчёт в середину поля допуска |
Клавиатура |
Текстовое меню |
<PN> |
Параметры > Размеры > Пересчёт в середину поля допуска |

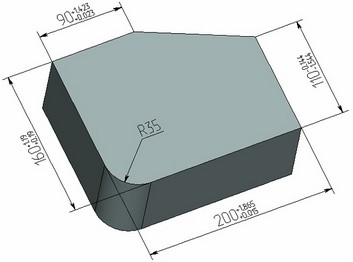

Команда выполняет коррекцию номиналов всех размеров таким образом, чтобы они имели значения, соответствующие середине собственного поля допуска. Соответственно, новое поле допуска размера становится симметричным. Эту функцию удобно применять при адаптации 3D модели для расчета траекторий инструмента в модуле ЧПУ.
После вызова команды в автоменю появляются пиктограммы:
<End> Закончить ввод.
<F5> Предварительный просмотр
<Esc> Выйти из команды.
Пересчет размеров осуществляется при нажатии пиктограммы
. Предварительно можно просмотреть результат пересчета с помощью опции
.
Внимание: после выполнения пересчёта всех размеров модели в середину их поля допуска обратный пересчёт модели невозможен. Для сохранения исходного состояния чертежа можно воспользоваться командой "UN: Отменить изменения" сразу после пересчёта размеров в середину поля допуска либо сохранять исходную и пересчитанную модели в разных файлах. |
В окне свойств команды расположены флажки, управляющие процессом пересчёта. Когда все флажки отключены, пересчитываются только размеры на текущей 2D странице (кроме размеров на 2D проекциях, если они есть на данной странице чертежа).
В окне свойств можно управлять следующими режимами работы команды:
"Пересчитывать 3D размеры" - при установленном флаге кроме 2D размеров будет выполняеться пересчет размеров, созданных в окне 3D вида (а, следовательно и 3D модели).
"Пересчитывать проекции". Установка данного флажка разрешает пересчёт размеров на 2D проекциях. Когда данный флажок снят, размеры, проставленные на 2D проекциях, не пересчитываются. Сами проекции также не обновляются (даже если в результате пересчёта 3D размеров изменилась 3D модель).
Обратите внимание, что на пересчёт проекций также оказывает влияние состояние флажка "Пересчитывать размеры на всех страницах". Когда данный флажок установлен, пересчитываются размеры на всех 2D проекциях данной модели. Когда флажок снят, пересчитываются только размеры 2D проекций, расположенных на текущей 2D странице.
"Пересчитывать размеры на всех страницах" - установка флага позволяет обработать размеры на всех страницах чертежа. "Удалять симметричные допуски" - при включённом флаге те размеры,

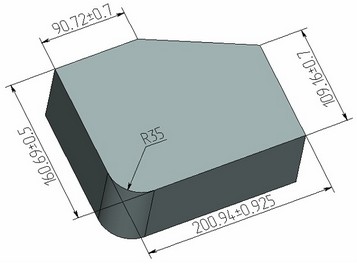

В результате пересчёта допуски размеров становятся симметричными. В параметрах пересчитанных размеров будет установлен ручной способ задания отклонений. В качестве значения отклонений могут быть заданы как симметричные значения, полученные в результате пересчёта, так и нулевые значения. Выбор осуществляется установкой/снятием флажка "Удалять симметричные допуски". Когда флажок снят, в параметры пересчитанных размеров заносятся симметричные отклонения, когда флажок установлен – нулевые значения отклонений.
При предварительном просмотре результата пересчёта (опция
) система разными цветами выделяет размеры, которые ей удалось пересчитать в середину поля допуска, и те, которые не удалось пересчитать, либо они были пересчитаны неверно. По умолчанию верно пересчитанные размеры помечаются синим цветом, не верно пересчитанные размеры – красным цветом. При необходимости в окне свойств можно установить свои цвета пометки.
Смотри: Содержание
