Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Чертёж → Дополнительно → Удалить лишнее Редактирование → Дополнительно → Удалить лишнее Рабочая плоскость → Дополнительно → Удалить лишнее |
Клавиатура |
Текстовое меню |
<PU> |
Правка > Удалить лишнее |
С помощью команды "Правка|Удалить лишнее" можно удалить все 2D или 3D элементы построения, которые не использовались для создания линий изображения 2D чертежа или операций.

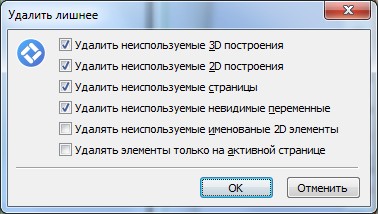

После вызова команды на экране появляется окно диалога "Удалить лишнее". В нём можно установить следующие флажки:
●Удалить неиспользуемые 3D построения. Будут удалены все неиспользуемые 3D элементы построения. Неиспользуемыми считаются 3D элементы построения, на основе которых не построено ни одной операции.
●Удалить неиспользуемые 2D построения. Будут удалены все неиспользуемые 2D элементы построения (т.е. не использованные для создания 2D линий изображения и). Именованные 2D построения (т.е. 2D элементы построения, которым присвоено персональное имя) по умолчанию не удаляются. Для их удаления необходимо включить дополнительный флажок "Удалять неиспользуемые именованные 2D элементы".
●Удалить неиспользуемые невидимые переменные. Будут удалены все переменные, помеченные в редакторе переменных как "Скрытые" и не используемые нигде в модели.
●Удалить неиспользуемые страницы. Будут удалены все неиспользуемые 2D страницы текущего документа.
В число неиспользуемых 2D страниц включаются и страницы рабочих плоскостей, созданных автоматически по команде "Чертить на грани", если пользователь на них ничего не строил. Такие страницы удаляются вместе с автоматически созданными на них проекциями исходных граней. Если какой-либо из линий автоматически созданной проекции пользователем было присвоено имя, то проекция и вся рабочая плоскость по умолчанию не удаляются. Для того, чтобы они были удалены, необходимо включить дополнительный флажок "Удалять неиспользуемые именованные 2D элементы".
При удалении 2D элементов (на странице 2D чертежа или на активной рабочей плоскости) в диалоге команды доступны следующие дополнительные флажки:
●Удалять неиспользуемые именованные 2D элементы. Когда данный флажок установлен, при удалении неиспользуемых 2D построений будут удаляться и именованные 2D элементы построения. Кроме того, этот флажок разрешает удаление созданных по граням рабочих плоскостей, если проекции на них содержать именованные линии изображения.
●Удалять элементы только на активной странице. При установке данного флажка будут удалены неиспользуемые 2D построения только на текущей странице 2D чертежа или активной рабочей плоскости).
Смотри: Содержание.
