Данная команда позволяет измерить кривизну и радиус кривизны у выбранных кривых. Для измерения кривизны могут быть выбраны рёбра и 3D Пути.

После входа в команду необходимо выбрать один или несколько элементов, кривизна которых будет измерена. Для выбора используются опции:

       <E>        Выбрать ребро

       <T>        Выбрать 3D путь

Чтобы отменить выбор кривой необходимо повторно кликнуть на ней. Чтобы отменить выбор всех кривых используется опция:

       <U>        Отменить выбор всех объектов

Сразу же после выбора элемента его кривизна будет измерена и отобразится в 3D окне в виде множества цветных линий, идущих от кривой – эпюры кривизны. Есть два измеряемых параметра: «Кривизна» и «Радиус кривизны». В зависимости от выбранного параметра изображение в 3D окне будет выглядеть по-разному.



Если измеряется «Кривизна», цветные линии эпюры будут направлены в сторону от центра кривизны. Линии начинаются на кривой. Их длина соответствует (в определенном масштабе) кривизне в точке, из которой исходит линия. Масштабный коэффициент, связывающий кривизну кривой и длину цветных линий, задаётся в окне свойств параметром «Масштаб».

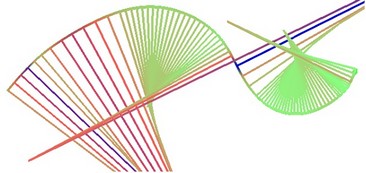

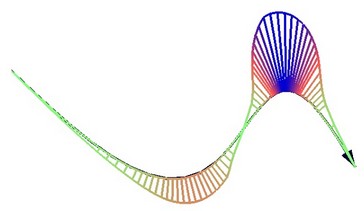

Если измеряется параметр «Радиус кривизны», цветные линии будут идти из точек на кривой в центр кривизны, соответствующий данной точке. Длина цветных линий соответствует радиусу кривизны кривой. Как в случае измерения кривизны, так и в случае измерения радиуса кривизны, плотность расположения цветных линий регулируется параметром «Плотность».



Работа с закладкой «Цвета»

В зависимости от значения кривизны в точке, линии эпюры имеют разный цвет. Распределение цветов в пределах изменения величины измеряемого параметра настраивается на закладке «Цвета», расположенной в окне свойств. На закладке представлена цветовая шкала. Слева от шкалы показаны значения, которые соответствуют определённому цвету шкалы. Справа от шкалы можно увидеть черные треугольные маркеры, служащие для настройки шкалы. С каждым маркером соотносится какой-то цвет. Цвета на шкале плавно меняются от одного маркера к другому. Маркеры можно перемещать вдоль цветовой шкалы, для этого нужно «схватить» мышкой маркер и перетащить в новое место. Вместе с этим свой вид изменит цветовая шкала и, соответственно, изображение в 3D окне.

Чтобы установить цвет, соответствующий определённому маркеру, нужно нажать на этом маркере и в появившемся меню выбрать «Цвет». Далее цвет можно выбрать в стандартном окне для выбора цвета. У шкалы может быть два маркера (для максимального и минимального значения) и более. Чтобы добавить маркер нужно нажать в том месте, куда вы хотите его добавить и выбрать в появившемся меню «Добавить». Чтобы удалить маркер нужно на этом маркере и в появившемся меню выбрать «Удалить».



Схему расположения маркеров и цветов можно сохранять и загружать в файл (файл имеет расширение «*.col»). Для этого используются пункты меню («Сохранить» и «Загрузить»), появляющегося при нажатии в любом месте закладки «Цвета».



Диапазон измеряемого параметра, в котором действует цветовая шкала, тоже можно изменить. Для этого используется параметр «Шкала» в верхней части окна свойств. По умолчанию параметр установлен в «Автоматическая». Это значит, что минимальные и максимальные значения шкалы соответствуют минимальным и максимальным значениям параметра у выбранных элементов.

При этом поля «от» и «до» редактировать нельзя, так как эти параметры определяются автоматически.

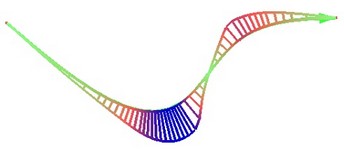

Следует отметить, что линии эпюры, определяющие величину кривизны, показываются только для тех участков кривой, кривизна которых попадает в заданный диапазон. Поэтому при использовании автоматической шкалы цветные линии будут показываться на всей кривой.

Если параметр установить на «Пользовательская», то значение в полях «от» и «до» можно будет задать вручную.

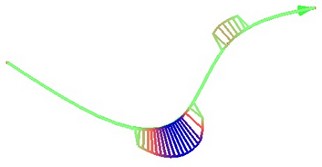

Причём, линии эпюры будут показываться только на участках, кривизна которых попадает в указанный диапазон. Так, например, минимальная кривизна у кривой, показанной на рисунке выше, равна нулю. Поэтому если в поле «от» установить значение выше нуля (в данном случае установлено 0,18), на некоторой части кривой эпюра отображаться не будет. Также изменится и окраска эпюры.



Кроме цветового отображения кривизны, есть возможность определить кривизну в определённой точке. Для этого используется опция

       <C>        Измерение кривизны в любой точке

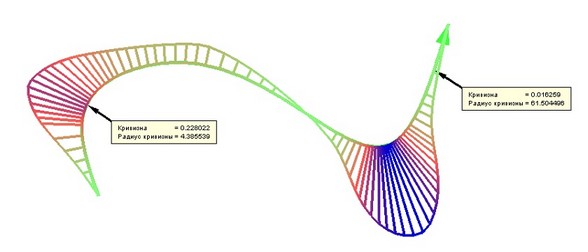

Когда данная опция выбрана, курсор изменит свой вид. При подведении курсора к кривой, место на кривой, где измеряется кривизна выделяется красным квадратом. Рядом с курсором появляется значение кривизны и радиуса кривизны в данной точке.

Если на закладке «Результаты измерений в точке» установлен параметр «Сбор данных», при клике в точке кривой, координаты точки, кривизна и радиус кривизны будут записаны в отчёт измерений кривизны. Созданный отчёт можно скопировать в буфер (кнопка ) или сохранить в текстовый файл (кнопка ). Для очистки отчёта используется кнопка .

Кроме сбора данных в отчёт, при клике в точке кривой есть возможность создания 3D меток. 3D Метка представляет собой находящуюся в 3D окне полупрозрачную надпись, содержащую результаты проведённого измерения и стрелку, указывающую, в какой точке было проведено измерение. Работа с 3D метками ведётся с помощью параметров, расположенных на закладке «3D Метка».



Параметр «Создать» указывает, нужно ли создавать новые 3D метки при клике в точку кривой.

Если установлен параметр «Показывать значение: Все», у создаваемой вновь 3D метки будет указаны обе величины: кривизна и радиус кривизны.

Если же установлен параметр «Показывать значение: Текущее», у создаваемой вновь метки будет указан только тот параметр, который измеряется в данный момент.  Если установлен параметр «Обновлять», при изменении типа измеряемой величины 3D метки, показывающие текущее значение, обновляются автоматически. Для удаления всех 3D меток используется кнопка [Очистить всё].

В 3D окне 3D метка сдвинута на некоторое расстояние относительно (в координатах экрана) точки, на которую он указывает и при вращении сцены, маркеры соответственно передвигаются. Это относительное положение можно изменить. Для этого надо подвести курсор к 3D метке (при этом курсор изменит свой вид) и перетащить 3D метку на новое место.

Чтобы найти точку максимальной кривизны используется опция:

       <M>        Найти точку максимальной кривизны

При использовании этой опции программа автоматически создаёт 3D метку, указывающую на точку кривой, в которой кривизна максимальна. Отличительная черта такой 3D метки – красный цвет.
