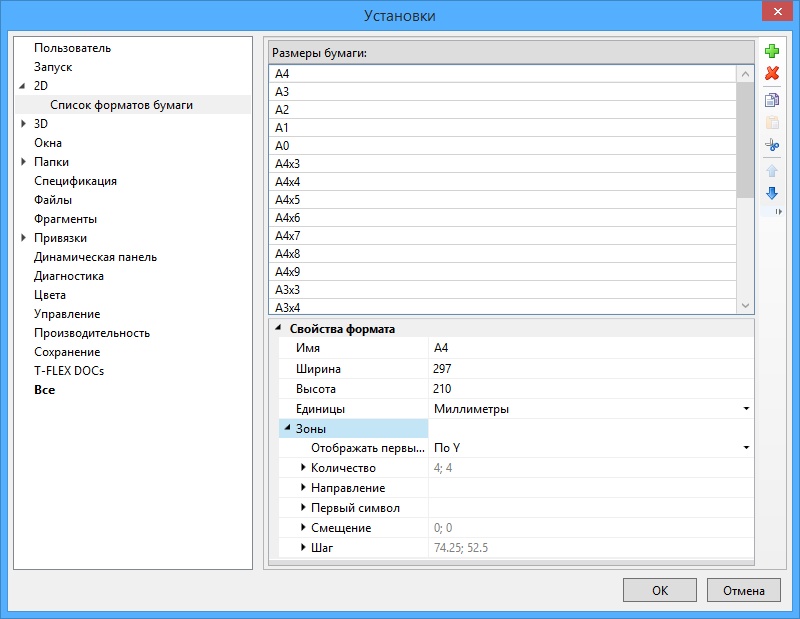

Размеры бумаги. В разделе можно редактировать список форматов бумаги чертежа. Список доступен при настройке чертежа (диалог Параметры документа, закладка Общие команды Параметры документа).

В разделе Свойства формата можно задать обозначение, ширину и высоту основного формата или формата пользователя, определить единицы измерения, в которых работает система T-FLEX CAD.

Также в этом разделе можно установить параметры, позволяющие разбить чертёж на Зоны:

Шаг. Определяет значение X и Y размера одной зоны.

Смещение. Задаёт смещение разбиваемой на зоны области по осям X и Y относительно точки (0,0).

Первый символ по X и Y. Задаёт начальный символ обозначения зон по вертикали и горизонтали.

Количество по Х и Y. Количество зон по вертикали и горизонтали.

Направление. Определяет направление простановки обозначений зон (слева направо или справа налево, сверху вниз или снизу вверх).

Отображать первым символ. Задаёт, какой из символов, определяющих зону (по оси X или Y), будет стоять первым в её обозначении.
