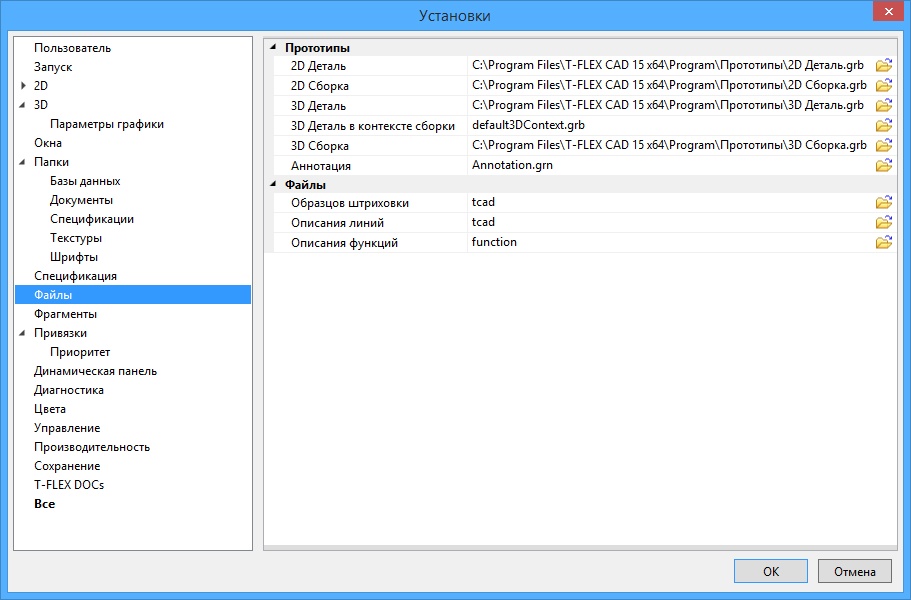

Закладка "Файлы" |
|
Группа Прототипы:
2D Деталь. Прототип – чертёж T‑FLEX CAD, данные которого используются в качестве исходных при создании нового чертежа. Вы можете создать несколько файлов прототипов. В случае если путь не указан, а просто вписано имя файла прототипа, система будет искать его в программной папке (PROGRAM).
Можно сохранить файл прототипа с помощью команды Файл > Сохранить как прототип. В этом случае прототип будет храниться в директории …\PROGRAM\Прототипы. Создать новый чертёж с настройками этого прототипа можно с помощью команды Файл > Новый из прототипа…
2D Сборка, 3D Сборка. Прототипы сборок отличаются от обычных прототипов тем, что их структуры изделия содержат записи для формирования структуры сборочной единицы.
3D Деталь. Файл прототип, содержащий настройки 3D окна, которые используются при создании новой 3D модели.
3D Деталь в контексте сборки. Файл прототип, содержащий настройки 3D окна, используемые при создании новой 3D модели фрагмента в контексте сборки.
Аннотация. Путь к файлу аннотации. Данный файл используется при работе с Редактором аннотаций.
Группа Файлы:
Образцов штриховки. В системе используются файлы описания образцов штриховки, соответствующие файлам .PAT системы AutoCAD. Вместе с системой поставляется файл TCAD.PAT, в соответствии с которым заполняются контуры штриховок по образцу. Вы можете задать любой другой свой файл описания.
Описания линий. В системе существует несколько встроенных типов линий (основная, тонкая, волнистая). Остальные типы линий определяются из файла описания линий. В системе используется файл TCAD.LIN. Его формат соответствует файлам описания линий системы AutoCAD. Вы можете задать любой другой свой файл описания.
Описания функций. При создании линий построения - функций исходные данные для формирования меню находятся в специальном текстовом файле. Данный пункт меню задаёт имя этого файла. Для создания новых функций необходимо изменить стандартный файл, который называется «FUNCTION.DAT» или создать по образцу другой файл и задать его имя в данном поле диалога.
