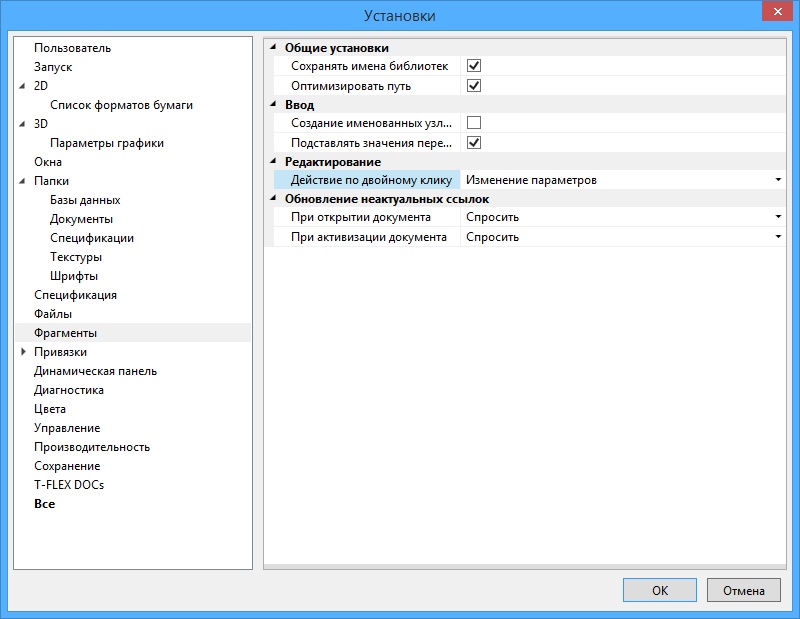

Данная закладка задаёт опции, которые используются при нанесении и редактировании фрагментов. Параметры этой закладки могут также быть установлены при изменении параметров фрагментов в командах нанесения и редактирования фрагментов при помощи кнопки [Установки…].

Группа Общие установки:

Сохранять имена библиотек. При установке данного параметра в случае вставки фрагмента из библиотеки сохраняется имя библиотеки. В противном случае вместо имени библиотеки подставляется абсолютный путь каталога, соответствующего библиотеке.

Оптимизировать путь. В случае установки данного параметра и вставки фрагмента из того же каталога, в котором находится файл текущего документа, имя библиотеки или имя каталога подставляться не будет. Это позволяет переносить файл документа и фрагмента в другой каталог без каких-либо настроек на каталоги.



Ввод. Данная группа задаёт параметры, применяемые при создании фрагментов:

Создание именованных узлов автоматически. Данный параметр задаёт, будут ли на основе помеченных (именованных) узлов создаваться узлы на текущем чертеже при создании фрагментов. Созданные с фрагментов узлы могут быть использованы для дальнейших построений, простановки размеров и т.д.

Подставлять значения переменных автоматически. В случае установки данного параметра при нанесении фрагментов их внешним переменным автоматически присваиваются значения, установленные для них в модели фрагмента. В противном случае значения переменным не присваиваются.



Редактирование. Параметры редактирования фрагментов:

Действие по двойному клику. Данный параметр задаёт тип действия, которое выполняется при редактировании фрагмента в случае использования двойного щелчка левой кнопкой мыши.



Обновление неактуальных ссылок. Параметры данной группы определяют поведение системы при изменении файлов фрагментов, входящих в текущий документ (текущую 3D сборку), в различных ситуациях:

При открытии документа. Параметр определяет поведение системы при открытии 3D сборки (если обнаружено, что файлы фрагментов были изменены с момента сохранения сборки). Из списка можно выбрать следующие варианты: “Обновлять” - обновлять фрагменты, “Не обновлять” - не обновлять фрагменты, “Спросить” – при обнаружении изменённых фрагментов выдать запрос о дальнейших действиях. По умолчанию установлено “Спросить”.

При активизации документа. Параметр определяет поведение системы при возвращении в окно документа (при одновременной работе с несколькими документами T-FLEX CAD). В этом случае также производится проверка состояния данной 3D сборки на соответствие документам фрагментов, хранящимся на диске. Если в результате проверки обнаружатся фрагменты, документы которых были изменены с момента предыдущей проверки, то система поступит в соответствии с установленным значением данного параметра: “Обновлять”, “Не обновлять”, “Спросить”. По умолчанию установлено “Спросить”.
