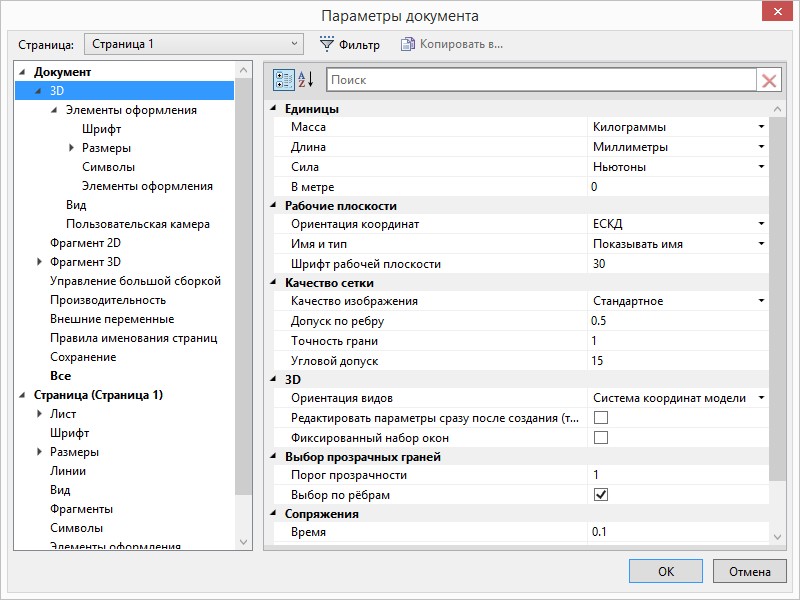

Данная закладка объединяет общие параметры, относящиеся к 3D моделированию.

Группа Единицы. Задаёт единицы измерения для элементов и операций 3D сцены.

Масса. Задаёт единицы массы для твердотельных объектов 3D сцены.

Длина. Задаёт единицы длины для элементов и операций 3D сцены.

Сила. Задаёт единицы силы для объектов 3D сцены. Используется в команде измерения и задании нагрузок при работе с задачами Анализа.

В метре. Данное поле актуально в том случае, когда в поле Длина выбран параметр «Пользователя».

В этом случае можно задать любое произвольное количество единиц в метре. 3D операции будут учитывать указанные единицы.



Группа параметров Рабочие плоскости задаёт режим отображения имени и типа рабочих плоскостей на экране. Отображение данных параметров происходит в левом верхнем углу соответствующих рабочих плоскостей.

Ориентация координат. Данный параметр задаёт систему ориентации видов 3D модели в мировой системе координат.

Значение «XY-Вид сверху» соответствует варианту, когда направление осей “Вида сверху” совпадает с направлением осей X и Y мировой системы координат.

Значение «ЕСКД» задаёт ориентацию координат в соответствии с ЕСКД.

Выбранная ориентация видов модели используется при создании проекций, а также при выполнении команд управления направлением взгляда в 3D окне («Вид спереди», «Вид слева», «Вид справа», «Изометрия» и т.д.).

Имя и тип. Задаёт режим отображения на экране имени и типа рабочей плоскости.

Не показывать. Имя и тип плоскости не отображаются.

Показывать имя. Задаёт режим отображения имени рабочей плоскости, которое соответствует типу рабочей плоскости. Следует отметить, что при изменении типа рабочей плоскости её имя остаётся прежним. Изменить имя можно вручную в параметрах данной рабочей плоскости.

Показывать тип. Данный параметр задаёт режим отображения на экране типа рабочей плоскости (вид спереди, вид слева и т.д.).

Показывать имя и тип. Отображаются и имя и тип плоскости.

Шрифт рабочей плоскости. Задаёт размер шрифта для имён, которые отображаются на рабочих плоскостях.



Качество сетки:

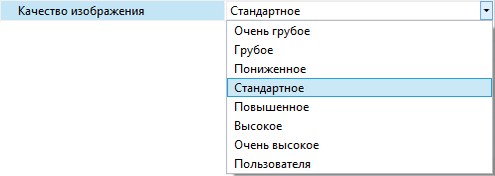

Качество изображения. Параметр позволяет задать степень разбиения модели на сетку треугольных плоских граней при выводе изображения в 3D окне. Более высокое качество отображения модели увеличивает количество плоских граней, замедляя работу на больших моделях или недостаточно производительных видеокартах. Рекомендуется по возможности минимизировать качество изображения модели.

Определить, на сколько треугольников разбивается конкретная модель при конкретном значении параметра качества, можно с помощью опции “Выводить информацию о производительности графики” в диалоге “Параметры графической системы”. Он вызывается нажатием кнопки “Параметры графики…” на закладке “3D” команды Настройка > Установки.

Допуск по ребру – максимальное расстояние между кривыми модели и аппроксимирующими их рёбрами сетки;

Точность грани – максимальное расстояние между поверхностями модели и аппроксимирующими их плоскими гранями сетки;

Угловой допуск – максимальный угол между кривыми модели и аппроксимирующими их рёбрами сетки, задаваемый в градусах. Угол измеряется как сумма углов между рёбрами сетки и касательными к исходной кривой в конечных точках рёбер. Данный параметр также определяет максимально допустимый угол между поверхностями модели и аппроксимирующими их плоскими гранями сетки (т.е. угол между нормалями поверхности и грани).



3D:

Ориентация видов. Данный параметр задаёт ориентацию видов 3D модели, то есть расположение видов (“Вид спереди”, “Вид сверху” и др.) в мировой системе координат. Ориентация выбранной системы координат используется при создании проекций, а также при выполнении команд управления направлением взгляда в 3D окне («Вид спереди», «Вид слева», «Вид справа», «Изометрия» и т.д.).

Данная возможность полезна при работе с импортированной геометрией, деталями, созданными в контексте сборки и т.д., когда ориентация детали не соответствует удобному расположению основных направлений проецирования.

Локальную систему координат, выбранную в качестве системы координат главного вида, нельзя удалить.

Редактировать параметры сразу после создания (только для прототипов). Данный параметр также используется только для документа, который станет прототипом. Причём документ-прототип должен иметь набор внешних переменных. Тогда, при включённом флажке, при создании нового документа на основе этого прототипа будет сразу же появляться окно редактора внешних переменных создаваемого документа.



Фиксированный набор окон. При установке данного параметра в документе фиксируется текущий набор видов (т.е. 2D и 3D окон). При последующих открытиях документа изменение набора видов будет недоступно. Нельзя будет ни удалить одно из окон уменьшением его размера до нуля (при перемещении разделителя окна), ни добавить новый вид (кнопка создания нового вида будет недоступна). Данная функциональность удобна для создания шаблонов с заранее определённым набором видов.



Группа параметров “Выбор прозрачных граней” позволяет управлять выбором прозрачных граней в 3D сцене:

Порог прозрачности. Параметр может принимать значения от 0 до 1. Возможно задание значения порога прозрачности с помощью переменной. Если прозрачность какой-то грани тела выше указанного порога, при выборе в 3D сцене данная грань игнорируется.

Напомним, что прозрачность 0 соответствует абсолютно непрозрачному телу (грани), 1 – абсолютно прозрачному. Прозрачность больше 1 невозможна, поэтому значение порога 1 (по умолчанию) соответствует обычному поведению системы.

Выбор по рёбрам. Если флажок установлен, то те грани, прозрачность которых больше заданного порога, можно выбирать по их рёбрам (как в режиме рёберного отображения). При выключенном флажке такие грани выбрать невозможно.

Группа параметров «Сопряжения» устанавливает производительность решателя сопряжений только при регенерации модели.

Время. Устанавливает коэффициент, характеризующий предельное время расчёта для решателя (по принципу «меньше - больше»). Устанавливается в пределах от 0 до 1.

Метод расчёта. Устанавливает один из двух доступных методов расчёта – точно или быстро.

Подробную информацию о методах расчёта можно найти в разделе “3D Сборки – Сопряжения и степени свободы”.

Точность. Устанавливает точность расчёта сопряжений во время регенерации модели. Параметр может принимать значения от 0.000001 (10-6) до 1. Значение точности задаёт минимальную величину отклонений в сопряжениях, при которых сопряжения будут считаться требующими пересчёта. Если в документе нет ни одного сопряжения, отклонения в котором равны или превышают эту величину, то пересчёт сопряжений выполняться не будет, что уменьшит время пересчёта модели.
