Обозначение сварного шва на чертеже создаётся с помощью команды “WN: Создать обозначение сварного шва”.
После вызова команды станут доступны автоменю и окно свойств, по составу элементов схожие с командой создания надписи. В автоменю присутствует дополнительная опция, позволяющая выбрать сварной шов на чертеже:
<R> Выбрать сварной шов
Для выбора шва следует подвести курсор к тем линиям или 2D путям чертежа, с которыми связан сварной шов. Когда шов подсветится, его можно выбрать, нажав . На динамическом изображении надписи, привязанном к курсору, появится текстовое обозначение выбранного сварного шва. Далее обозначение привязывается к чертежу так же, как обычная надпись.
Обратите внимание, что таким образом можно выбрать только сварные швы, связанные с линиями чертежа.
Сварные швы, не связанные с линиями чертежа, можно выбрать только в окне “Сварные швы”. Также можно выбрать такой сварной шов c помощью пункта “Другой” контекстного меню, если вызвать меню в 2D окне в режиме ожидания команды.
Для стандартов ISO и ANSI обозначения сварного шва задаются вручную. Для этого в окне свойств в разделе «Тип» в списке необходимо выбрать стандарт ISO или ANSI.
Все необходимые параметры надписи задаются в диалоговом окне «Свойства надписи». Данное диалоговое окно вызывается нажатием иконки .

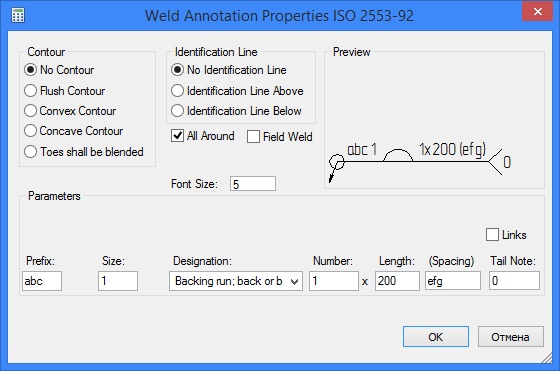

Для стандартов ANSI и ISO появятся отличающиеся друг от друга диалоговые окна.
После подтверждения вводимых значений и указания всех необходимых параметров для сварного шва на чертеже будет создано обозначение сварного шва.

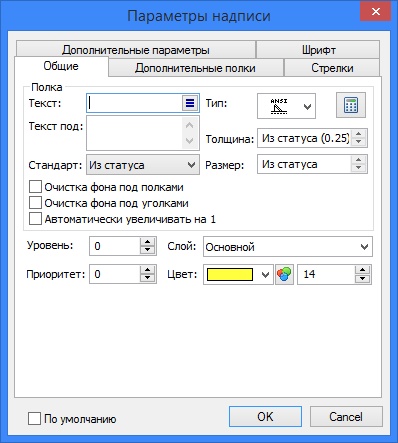

Параметры надписи можно задать и в диалоге параметров, вызываемом опцией автоменю:
<P> |
Параметры надписи |
Параметры на закладках данного диалога дублируют параметры в окне свойств.
Диалог параметров надписи также можно вызвать в режиме ожидания команды из контекстного меню надписи (вызываемого по ). Благодаря этому его можно использовать для оперативного изменения параметров надписи без вызова команды редактирования.
T-FLEX CAD позволяет пользователю вводить собственные обозначения сварных швов. Пользовательские обозначения создаются как обычные параметрические фрагменты в папке “…\\T-FLEX\T-FLEX CAD\ Libraries\System\Welding Symbols”

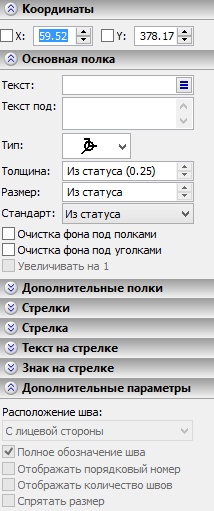

В окне свойств команды имеется раздел “Дополнительные параметры”, содержащий следующие параметры обозначения сварного шва: Расположение шва. Данный параметр указывает, с какой стороны шва проставляется обозначение: “С лицевой стороны” (обозначение шва будет расположено на полке надписи) или “С оборотной стороны” (обозначение шва будет расположено под полкой надписи).
Полное обозначение шва. Если данный флажок включен, то на обозначении указывается полное обозначение сварного шва. При отключенном флажке проставляется сокращённое обозначение, содержащее номер типа шва и индивидуальные параметры данного шва.
|
По умолчанию для каждого типа сварного шва первая линия-выноска создаётся с полным обозначением, все последующие для данного типа сварного шва с сокращённым обозначением.
Отображать порядковый номер. При установке данного флажка на стрелке надписи-обозначения проставляется номер типа данного сварного шва. Параметр доступен только при установленном флажке “Полное обозначение шва”.
Отображать количество швов. Данный параметр доступен только при установке флажка “Отображать порядковый номер”. Если он установлен, перед номером типа сварного шва, проставляемым на стрелке надписи, будет указано общее количество сварных швов данного типа в текущем документе.
Спрятать размер. Если данный флажок включен, то в полном обозначении сварного шва не отображается размер катета шва. При отключенном флажке проставляется полное обозначение с указанием размера катета.
