Команда "3CU" - Отсечение



Вызов команды:



Операция отсечения позволяет получить 3D тело путем отсечения от исходного тела лишней части, либо получить два новых тела путем рассечения исходного тела на две части. Операция применяется как к твёрдым, так и к листовым телам – результатом будет тело(а) того же типа.

При вызове команды вам становятся доступны следующие действия:

       <Y>        Закончить ввод.

       <P>        Задать параметры операции отсечения.

       <I>        Выбрать другой ближайший элемент.

       <X>        Выйти из команды.

       <B>        Выбрать 3D операцию.

       <S>        Выбрать сечение.

       <W>        Выбор секущей рабочей плоскости.

       <P>        Выбор набора секущих поверхностей.

       <K>        Отменить выбор набора секущих поверхностей.

       <Tab>        Изменить направление взгляда.

       <M>        Произвести операцию рассечения на два тела.



Для создания операции отсечения можно использовать в качестве поверхности отсечения один из следующих элементов:

●сечение;

●рабочую плоскость;

●листовое тело;

●3D профиль;

●грань тела.

●

Процесс задания операции отсечения состоит из следующих этапов:

- выбрать тело;

- выбрать поверхность отсечения или набор поверхностей;

- задать параметры операции (необязательное действие);

- подтвердить создание операции.

После подтверждения в окне 3D вида появится результат операции.



Опция (<B>) автоматически установится после вызова команды. В окне 3D вида необходимо указать тело, которое после выбора будет подсвечено. Данная опция останется активной до тех пор, пока вы не выберите следующую опцию.



Выбор поверхности отсечения производится при помощи одной из опций:

(<S>) позволяет определить сечение. Выбор сечения можно производить в окне 2D вида, в дереве модели, либо в 3D окне (если у сечения установлен параметр "Показывать на 3D виде"). Изменить выбор сечения можно при помощи опции .

(<W>) позволяет указать рабочую плоскость.  Выбор рабочей плоскости можно производить в окне 2D вида, в дереве модели, либо в 3D окне (если у неё установлен параметр "Показывать на 3D виде").

При работе опции (<P>) допускается указывать набор секущих элементов.

В набор можно включать грани, 3D профили, листовые тела (выбор нескольких 3D сечений или рабочих плоскостей не допускается). В этом случае сначала осуществляется сшивка элементов набора в одно листовое тело, а затем производится отсечение исходного тела результатом сшивки. Необходимыми условиями создания отсечения в случае задания набора секущих элементов будет следующее: для элементов набор должно быть возможно создание сшивки; получившееся секущее тело должно полностью пересекать исходное тело.

(<K>) отменяет выбранную грань или поверхность.

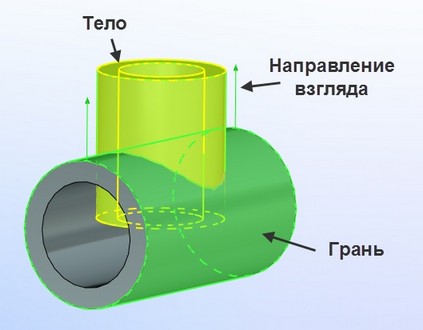

После выбора элемента, задающего поверхность отсечения в 3D окне отображаются стрелки, указывающие направление взгляда. Направление стрелок указывает на ту часть тела, которая останется после отсечения. Причем отсекаемая часть тела определяется границами выбранной грани или сечения.

При необходимости можно изменить направление взгляда при помощи опции (<Tab>). При этом направление стрелок изменится на противоположное.



Создание рассечения

Для рассечения тела на две части необходимо дополнительно установить опцию:

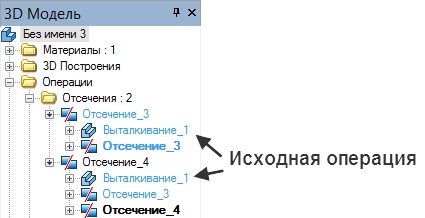

В этом случае на основе исходного тела автоматически создаются две операции рассечения с одинаковыми параметрами. Редактирование таких операций выполняется также совместно. Для задания отдельных параметров одной из операций необходимо вызвать её диалог параметров, не входя в режим редактирования (например, из контекстного меню для данной операции). Удаление операций происходит независимо.



Примеры создания операции

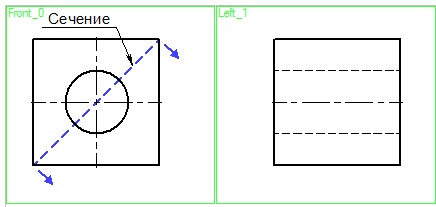

Отсечение тела 3D сечением



Данный чертёж находится в библиотеке “Примеры для документации”, папка “3D моделирование. Операции\Отсечение\По сечению.grb”.



Отсечение тела гранью

Интересной возможностью задания операции отсечения является отсечение тела гранью. Рассмотрим следующий пример:

Данный чертеж находится в библиотеке “Примеры для документации”, папка “3D моделирование. Операции\Отсечение\Отсечение гранью.grb”.

На рисунке представлен чертеж пересечения двух труб. Для создания 3D тел были использованы две операции вращения. Затем, с помощью грани одного тела произведено необходимое отсечение.



Отсечение тела набором секущих элементов

На рисунке приведен пример отсечения тела плиты двумя передними гранями пирамиды.



Данный чертеж находится в библиотеке “Примеры для документации”, папка “3D моделирование. Операции\Отсечение\Отсечение набором секущих поверхностей.grb”.



Рассечение тела на две части

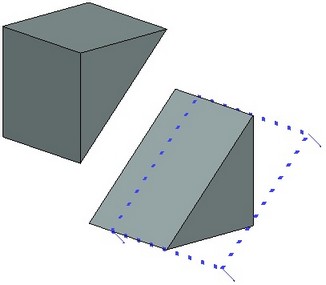

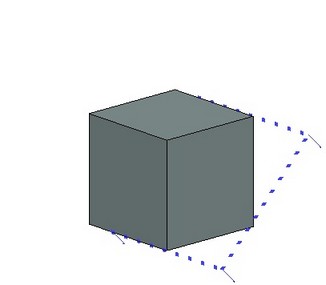

На рисунке, приведенном ниже, представлено изображение исходного тела, а также изображение двух тел, полученных в результате операции рассечения (для наглядности получившиеся тела разнесены в пространстве с помощью команды “Сервис|Преобразование”).



Данная 3D модель находится в директории “3D моделирование. Операции\ Отсечение\По сечению с разделением на два тела.grb”.



В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.



Смотри: Содержание, Команды T-FLEX CAD 3D в алфавитном порядке
