3D планировка

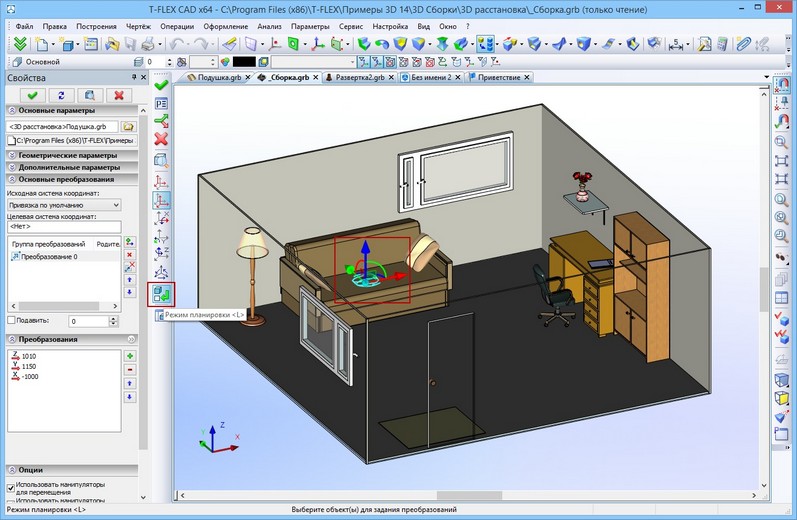

В команде «3D фрагмент» существует способ управления 3D фрагментами, созданными из 2D фрагментов – «Режим планировки». В режиме планировки 2D и 3D фрагменты привязаны друг к другу, что обеспечивает синхронное перемещение как 2D, так и 3D объектов с помощью манипуляторов.

Использование 2D-фрагмента в качестве «проекции» для 3D фрагмента

В сборку можно добавить 2D фрагменты, которые являются проекциями соответствующих им 3D фрагментов. Этот механизм особенно полезен при разработке планов расстановки оборудования на производстве. Кроме того, он может помочь при создании поэтажного плана зданий, плана расстановки мебели в комнате и т.п.

Для использования 2D фрагмента в качестве проекции 3D фрагмента необходимо в первую очередь выбрать рабочую плоскость чертежа, на которой будет располагаться 2D фрагмент. Эта плоскость поможет правильно расположить его в сборке. Затем необходимо выбрать 3D фрагмент, который будет использован в качестве источника нового 2D фрагмента. Следующим шагом определяем тип 2D фрагмента. Это может быть сделано в диалоговом окне команды «Фрагменты», где можно выбрать тип проекции или вектор, ассоциированный с заранее созданным 2D чертежом. Вектор должен соответствовать рабочей плоскости, выбранной в самом начале. Чертёж будет перенесён на выбранную рабочую плоскость. В результате будет получен 2D фрагмент, соответствующий исходному 3D фрагменту. Положение обоих фрагментов будет изменяться при изменении положения любого из них.



Смотри: Создание сборки из 3D фрагментов
