Создание сборочных 3D моделей

В данном разделе описана методика проектирования трёхмерных сборочных моделей в системе T-FLEX CAD. Для целей проектирования 3D сборок могут использоваться различные команды и операции. Также здесь подробно описаны правила работы с такими элементами системы, как 3D Фрагменты и Детали.



Общие сведения

Что такое трёхмерная сборочная модель?

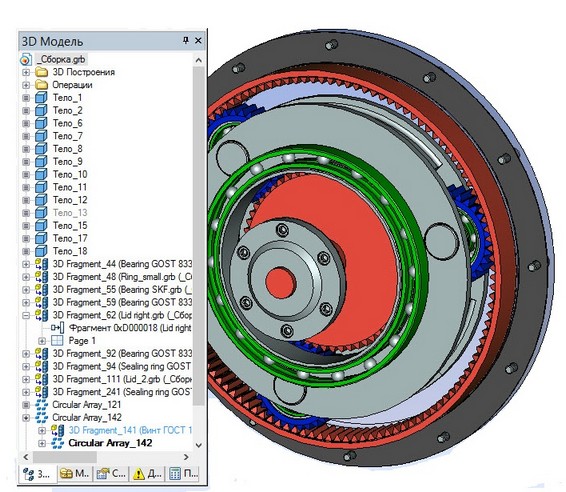

Под сборочной трёхмерной моделью понимается такая модель T-FLEX CAD, в составе которой участвует геометрия других 3D моделей, хранящихся в отдельных файлах. Компонентом сборки может служить 3D модель, созданная в T-FLEX CAD, либо модель другой системы, переданная в T-FLEX CAD в одном из поддерживаемых обменных форматов. Следует понимать, что сборочной конструкцией (с точки зрения её сути) конструктор в принципе для себя может считать модель, созданную на основе не отдельных файлов-деталей, а из элементов-операций одного документа, поскольку система T-FLEX CAD поддерживает такую функциональность. Но такой документ назвать сборочным нельзя, потому что в нем отсутствуют ссылки на геометрию, взятую из других документов.

В сборочном документе всегда сохраняется связь с документом элемента сборки (детали). При работе со сборкой система следит за состоянием используемых файлов. В случае изменения файла детали система сделает запрос на обновление данных. Каждый обновленный компонент будет заново пересчитан и загружен в сборку. Сборочная модель не может использоваться без своих компонентов, но каждый файл, участвующий в сборке, может быть вполне самостоятельным документом, и в свою очередь также может являться сборкой. Количество уровней вложенности подсборок в системе не ограничено.

Использование параметрических моделей

Любую модель системы T-FLEX CAD можно построить таким образом, что можно будет изменять её при помощи  переменных. Если такую модель использовать в качестве компонента сборки, то это даёт значительные преимущества. Особенно это эффективно, когда такая модель используется много раз в одной или нескольких сборках с различными вариантами значений внешних переменных. Один и тот же файл параметрической детали может обеспечивать сразу несколько сборок. Управление параметрическими компонентами сборки может осуществляться из сборочного документа.



Создание спецификаций

Каждый компонент сборки может нести в себе данные для автоматического создания разного рода отчётов и спецификаций. Однако в этом разделе мы не будем подробно описывать создание спецификаций. Более подробную информацию по этому вопросу можно получить в разделе «Спецификации».



Анализ тел на пересечение

Одна из типовых задач, для решения которой создается сборочная модель – проверить изделие на собираемость, исследовать все тела сборки на предмет взаимных проникновений. В T-FLEX CAD есть специальные инструменты, решающие подобные задачи. С их помощью можно запустить проверку двух выбранных или всех тел модели на пересечение, измерить отдельные геометрические элементы или отношения. За более подробной информацией по данному вопросу обращайтесь к описанию команды «Проверка пересечений тел».



Методы проектирования сборок

В зависимости от способа создания компонентов сборки можно выделить два основных подхода к созданию сборочной модели.

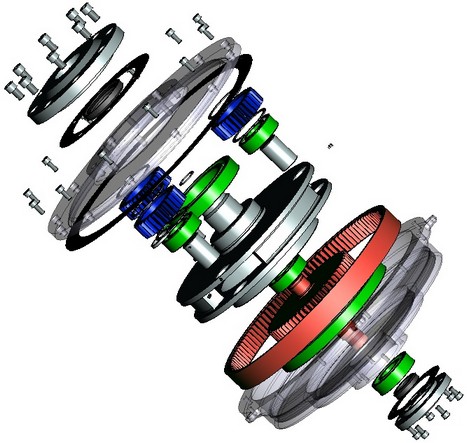

Во многих случаях удобно взять уже готовую модель и включать ее в состав сборки, задав её положение в сборке. Этот способ проектирования сборок условно называется «снизу вверх». При таком подходе в системе T-FLEX элементы сборочной модели называют 3D фрагментами. По этой схеме удобно проектировать сложные сборки или типовые механизмы, содержащие значительную долю унифицированных деталей. Для данного метода можно выделить ряд характерных преимуществ:

●проектирование деталей в отдельном файле, позволяющее разделить на компоненты и упростить общий процесс проектирования составного изделия;

●возможность использования одного и того же 3D фрагмента в разных сборочных документах, составление библиотек часто используемых параметрических 3D фрагментов;

●возможность создания 3D фрагментов с автоматическим позиционированием в пространстве на основе 2D фрагментов и рабочей плоскости (так называемая «планировка»).

Часто бывает, что наоборот, удобнее и нагляднее проектировать деталь, имея определенное представление о её месте в сборке и размерах, беря за основу геометрические элементы других деталей сборочной модели. Этот метод проектирования мы будем называть «сверху вниз», а компоненты сборки, геометрическая основа для которых взята из этой же сборочной модели - Деталями. Сборочная модель может создаваться "с чистого листа", когда конструктор определяет общую компоновку сборочной единицы. Затем происходит выделение отдельных элементов и их детальная проработка, как в отдельных файлах, так и в контексте общей сборки. При таком подходе в некоторых случаях облегчается задание привязок элементов друг к другу и может обеспечиваться параметрическая связь между ними. Использование метода проектирования «сверху вниз» иногда позволяет исключить работу с внешними переменными. Параметры деталей в этом случае определяются родительскими элементами. Изменения внизу иерархии связанных деталей приводит к автоматическому изменению всех деталей-потомков в сборке. Кроме того, значения исходных параметров изделия можно получать непосредственно из контекста сборки, опираясь на элементы сборочной модели. Например, можно сделать отверстия в крышке, опираясь на отверстия в корпусе. При этом конструктор работает с элементами, принадлежащими фрагменту, но одновременно в окружении детали видит и может использовать элементы, принадлежащие сборочному чертежу. Такой режим далее будет называться работой в контексте сборки.

Принципиальное различие методов не мешает при создании сборочных документов сочетать оба подхода.



Смотри: Создание сборки из 3D фрагментов, Проектирование сборок Сверху вниз
