Команда "3EB" - Изменить булеву операцию



Вызов команды:



Команда предназначена для редактирования булевых операций.



Доступные опции:

       <Esc>        Отменить выбор.

       <A>        Выбрать все элементы.

       <Z>        Выбрать элемент по имени.

       <I>        Выбрать другой ближайший элемент

       <P>        Задать параметры элемента.

       <F4>        Редактировать элемент (при выборе данной опции вы сможете перезадать элементы, определяющие операцию - команда 3B).

       <Del>        Удалить элемент (группу элементов).

       <X>        Выйти из команды.

       <M>        Преобразование (вызов команды "3EG")



Вы выбрали один элемент для редактирования.

Элемент можно удалить, отредактировать его параметры (воспользовавшись либо окном диалога, либо системной панелью), выбрать другой ближайший элемент или приступить к редактированию (перезаданию).Перезадание элемента полностью совпадает с командой 3В

При множественном выборе элементов вы можете удалить их. Отметим, что для множественного выбора может использоваться комбинация <Shift> (комбинация <Ctrl> отменяет выбор).

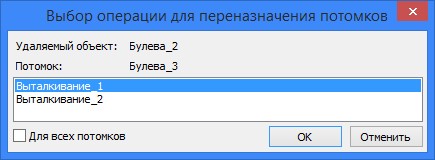

При удалении булевой операции, входящей в последовательность операций, созданных при выборе нескольких тел, на экране появится окно диалога:

Указав один из операндов вы исключите другой из них из выбранной при создании булевой операции последовательности тел.
