Команда "3MP" - Получить масс-инерционные характеристики

Предыдущая страницаВ началоСледующая страница



Вызов команды:

Пиктограмма

Лента

Измерение → Измерить → Характеристики

Клавиатура

Текстовое меню

<3MP>

Сервис > Анализ геометрии > Характеристики



Данная команда позволяет произвести расчёт масс-инерционных характеристик выбранных операций.



После входа в команду по умолчанию активна опция:



<B>

Выбрать операцию



Она позволяет выбрать операцию, характеристики которой требуется рассчитать.

Чтобы рассчитать характеристики всех присутствующих в сцене операций можно либо нажать , не выбрав ни одного тела, либо воспользоваться опцией:



<A>

Выбрать все тела



Если необходимо рассчитать характеристики с учётом всех существующих операций, никаких операций выбирать не надо. Это подходит для тех случаев, когда необходимо вычислить характеристики сборочной модели, состоящей из нескольких тел. Причём, эти тела могут иметь различную плотность. Программа это учтёт.

Для отмены выбора всех операций используется опция:



<F>

Отменить выбор операций



При необходимости, расчёт можно провести относительно локальной системы координат, выбор которой осуществляется с помощью опции:



<L>

Выбрать систему координат





Для отмены выбора системы координат используется опция



<K>

Отменить выбор системы координат



Если целевая система координат не указана, то расчёт производится относительно глобальной системы координат.

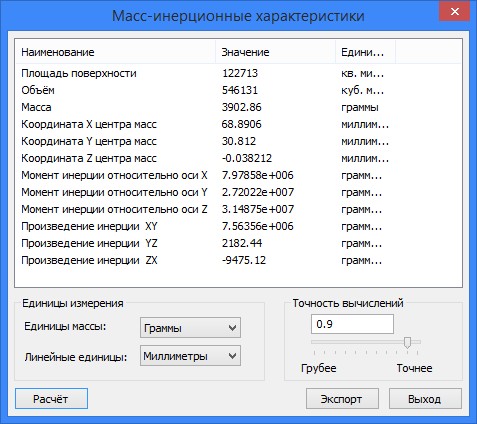

После выбора операций и системы координат необходимо завершить ввод данных. После завершения ввода на экране появится окно Масс-инерционные характеристики.

С помощью параметров Единицы массы и Линейные единицы, можно установить необходимые единицы измерения.

Точность вычислений можно задать в соответствующем поле, или воспользоваться специальным ползунком.

Если нажать кнопку [Расчёт], то в диалоге появятся расчётные значения характеристик, представленных данным окном диалога.

Кнопка [Экспорт] позволяет сохранить результаты расчёта в текстовом файле.

Кнопка [Выход] позволяет закрыть окно расчёта характеристик и снова попасть в режим выбора тел и системы координат.





Смотри: Команды T-FLEX CAD 3D по группам
