Команда "3SS" - Сшить поверхности



Вызов команды:

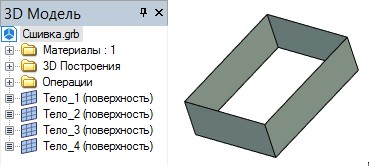

Данная команда позволяет объединить набор разрозненных поверхностей в одно листовое тело и, если необходимо, создать из них замкнутый объём и получить твёрдое тело.



Для создания операции необходимо определить набор поверхностей, которые нужно объединить. В качестве исходных поверхностей могут быть выбраны 3D профили, грани или операции. В последнем случае операция должна представлять собой листовое тело, например, результат выталкивания или вращения проволочного контура, импорта поверхности из других приложений.

Сшиваемые поверхности должны быть смежными и не перекрывающимися.

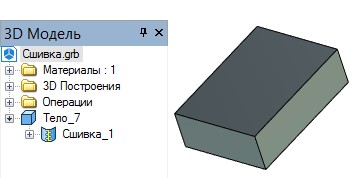

В результате сшивки может быль получено либо твёрдое тело, либо новое листовое тело. По умолчанию создается твёрдое тело. При этом система пытается достроить недостающие грани до получения замкнутого объема.

В некоторых случаях (например, если достраиваемая поверхность должна иметь больше одной грани) создание твёрдого тела невозможно.





Для выполнения команды необходимо выполнить следующие действия:

1. Выбрать сшиваемые поверхности.

2. Задать дополнительные параметры (необязательное действие).

3. Подтвердить создание операции.



Выбор сшиваемых поверхностей

Для создания сшивки необходимо указать 3D элементы, определяющие набор сшиваемых поверхностей. Сделать это можно с помощью следующих опций автоменю:

       <R>        Выбрать 3D профиль

       <F>        Выбрать грань

       <O>        Выбрать листовое тело

Выбранные 3D элементы заносятся в список "Элементы" в окне свойств команды. При выборе граней какого-либо тела (или нескольких тел) можно дополнительно указать системе, какой набор граней данного тела (тел) использовать в сшивке: выбранные или все, кроме выбранных. Делается это с помощью параметра "Обрабатываемые грани". В остальных случаях (при выборе 3D профилей или целиком операций) данный параметр не оказывает влияния на результат сшивки.



Отменить выбор 3D элемента можно двумя способами:

- Повторно выбрать этот элемент в 3D сцене с помощью ;

- Выбрать его в списке "Элементы" в окне свойств команды и нажать [Удалить].

Для отмены выбора сразу всех элементов используется опция:

       <K>        Отменить выбор всех элементов



Задание дополнительных параметров

Флажок "Создавать твёрдое тело" в окне свойств команды, указывает, нужно ли создавать из сшиваемых граней твёрдое тело. Данная опция включена по умолчанию.



Сшивку можно использовать не только для объединения разрозненных поверхностей в одно тело. Данную операцию можно также использовать для создания поверхности по одной или нескольким граням тела. Для этого достаточно выбрать эту грань или грани в качестве сшиваемых. Флажок "Создать твёрдое тело" должен быть снят. В результате будет создано новое листовое тело. В дальнейшем его можно использовать для построения эквидистантной поверхности операцией "3SH - Оболочка".



В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.

Для редактирования операции "Сшивка" используется команда 3ESS.
