Использование материала T‑FLEX DOCs

T‑FLEX DOCs позволяет вести справочник материалов, применяемых на предприятии. Данные этого справочника могут быть использованы для конструкторского проектирования в режиме интеграции.

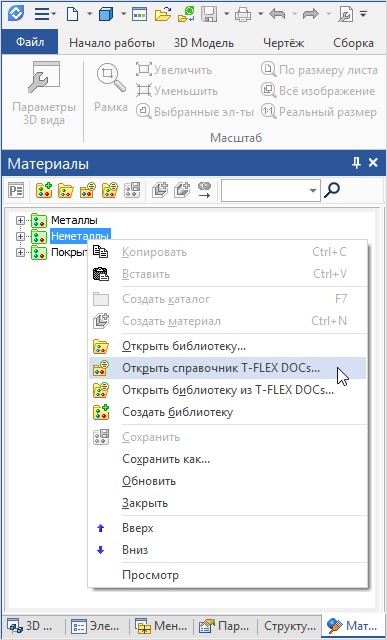

Чтобы подключить справочник материалов к T‑FLEX CAD, необходимо на вкладке Материалы вызвать команду контекстного меню Открыть справочник T‑FLEX DOCs.

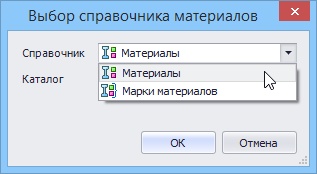

Для выбора будет предложено несколько справочников T‑FLEX DOCs:

●"Материалы" – ограничительный перечень материалов, используемых на предприятии;

●"Марки материалов" – совокупная справочная библиотека марок материалов.

Если необходимо подключить к T‑FLEX CAD не весь справочник, а отдельную подборку материалов, можно воспользоваться полем Каталог, в котором указывается имя каталога справочника.

Подключённый справочник будет обозначен иконкой .



Библиотеки материалов T‑FLEX CAD следует закрыть во избежание путаницы.

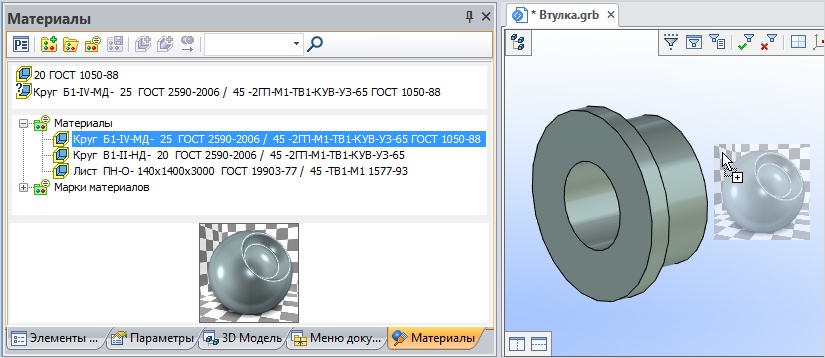

Назначить выбранный из подключённого справочника материал в качестве материала детали можно путём перетаскивания его в рабочую область окна 3D-модели.

Откроется окно, предлагающее следующие настройки:

●Изменить материал тела – материал детали будет изменён на выбранный из справочника материалов.

●Задать как основной материал – выбранный материал будет отмечен, как основной материал детали. Сведения о материале попадут в основную надпись чертежа.

●Добавить в структуру изделия – выбранный материал отобразится в структуре изделия.

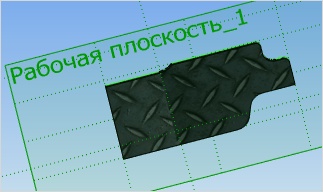

Если для материала в T‑FLEX DOCs заданы визуальные свойства (из справочника "Визуальные свойства материалов"), они будут использованы для его отображения в T‑FLEX CAD. В числе прочих параметров при необходимости могут быть указаны и параметры текстуры, а также параметры штриховки, изображающей данный материал на сечениях детали.

Сведения о материале, который задан как основной, при сохранении структуры изделия в T‑FLEX DOCs попадают в поле Основной материал окна свойств детали в справочнике T‑FLEX DOCs "Номенклатура и изделия".





Если в качестве основного материала детали используется материал из библиотеки T‑FLEX CAD, при сохранении структуры изделия в T‑FLEX DOCs такой материал будет создан в справочнике "Материалы", но при этом заполняется только поле Сводное наименование.

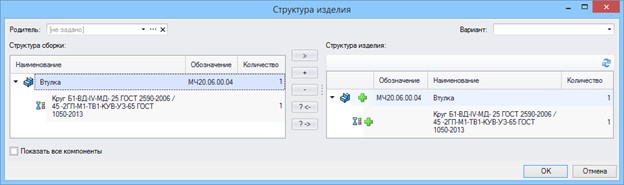

При добавлении материала в структуру изделия он отображается в качестве дочернего номенклатурного объекта детали.



Помимо описанного выше способа, добавить материал детали в T‑FLEX DOCs можно с помощью команды





Данный способ используется только для совместимости с предыдущими версиями T‑FLEX DOCs.



В открывшемся окне осуществляется выбор одного из вариантов указания материала детали:

●Марка – материал выбирается из справочника "Марки материалов".

●Материал объекта – если к объекту номенклатуры материал уже подключён в качестве дочернего объекта, он отображается в данном поле.

●Материал – материал выбирается из справочника "Материалы".
