Работа с исполнениями

Исполнения 3D-сборки, созданные в T‑FLEX CAD, могут быть сохранены в виде отдельных структур изделия в справочнике "Номенклатура и изделия".



Для корректного переноса обозначения исполнения необходимо создать соответствующее правило настройки интеграции, связывающее параметр T‑FLEX DOCs "Обозначение" с параметром T‑FLEX CAD "Обозначение полное". Данную операцию выполняет пользователь с правами администратора.



Сохранение в T‑FLEX DOCs структур исполнений сборки производится командой

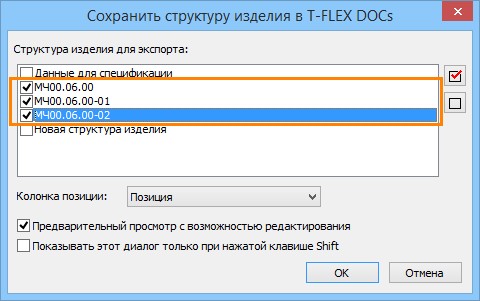

В окне выбора структуры для экспорта в T‑FLEX DOCs нужно указать структуры требуемых исполнений.



Одна и та же составная часть изделия может иметь различный номер позиции в групповых спецификациях, выполненных в вариантах А и Б. Для корректной передачи в T‑FLEX DOCs номера позиции следует из списка Колонка позиции выбрать имя колонки в окне T‑FLEX CAD Структура изделия, значения которой будут присвоены параметру "Позиция" соответствующего объекта справочника T‑FLEX DOCs "Номенклатура и изделия". Если в T‑FLEX DOCs требуется использовать оба варианта групповой спецификации для одного и того же изделия или его составной части, необходимо в справочнике "Номенклатура и изделия" для каждого из вариантов групповой спецификации создать отдельный вариант объекта номенклатуры.

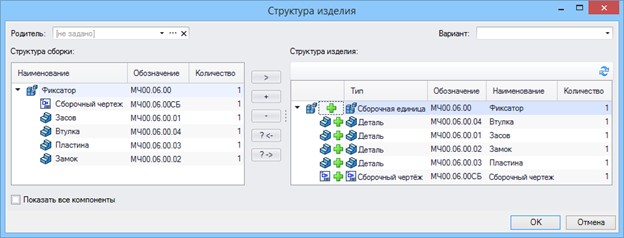

Сначала в окне Структура изделия отобразится структура базового исполнения.

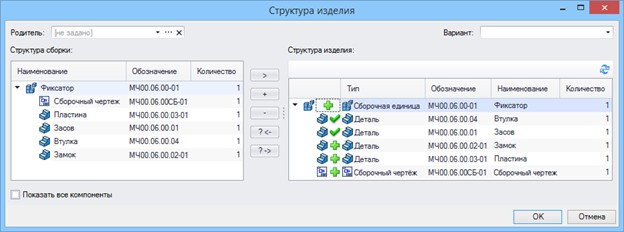

После сохранения базового исполнения будут поочерёдно сохранены структуры исполнений "-01", "-02" и др.





При сохранении структур исполнений "-01", "-02" и др. в справочнике "Номенклатура и изделия" будут автоматически созданы соответствующие номенклатурные объекты и связаны с базовым исполнением.
