Создание отчёта/спецификации



Вызов команды:



Команда предназначена для создания отчёта или спецификации текущего сборочного чертежа. В появившемся окне имеется две закладки Отчёт/Спецификация и Спецификация по прототипу.

Создание отчёта

Создание отчёта или спецификации с использованием механизма шаблонов происходит на закладке Отчёт/Спецификация.

1. Выберите структуру изделия, на основе которой будет создан отчёт.

2. Выберите шаблон отчёта в списке.

3. Задайте параметры отчёта. Описание параметров отчёта дано в разделе "Типы структуры изделия".

4. Подтвердите создание спецификации нажатием кнопки [Создать].

Кроме того, вызвать команду создания отчёта можно в окне Структура изделия при помощи опции Создать отчёт по структуре изделия или из контекстного меню для выбранной записи в окне Структура изделия. Во втором случае изменить свойства отчёта перед его созданием будет нельзя - они скопируются из свойств структуры изделия.

Создание спецификации

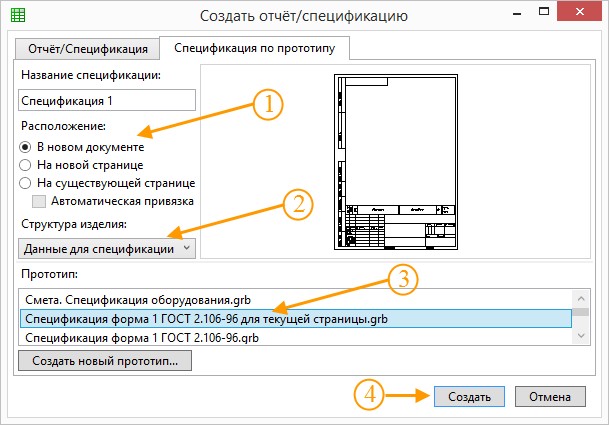

Создание спецификации с использованием механизма прототипов происходит на закладке Спецификация по прототипу.

1. Выберите один из видов расположения спецификации:

- в новом документе;

- на новой странице;

- на существующей странице.

Флаг Автоматическая привязка доступен только при выборе последней из перечисленных опций.

2. Выберите структуру изделия, на основе которой будет создана спецификация.

3. Выберите прототип спецификации, который будет являться прототипом создаваемой спецификации. В окне "Просмотр" отображается содержимое выбранного документа.

4. Подтвердите создание спецификации нажатием кнопки [Создать].

При выборе прототипа с именем <Пустой прототип> вы будете создавать спецификацию на основе базы данных BOMStructure.mdb, содержащей только список стандартных полей. Т.е. остальные настройки (ширину столбцов, правила сортировки и т.д.) придётся задавать вручную. Данная возможность отличается от процедуры создания нового прототипа только тем, что задаваемые параметры и свойства спецификации будут использоваться только в текущем документе.

Использовать созданную на основе пустого прототипа спецификацию в качестве прототипа для создания других спецификаций можно только в том случае, когда текущий документ будет сохранён в директории "…\Program\Прототипы\Спецификация".

Варианты размещения спецификации подробно рассмотрены в главе “Типы структуры изделия”.

Если в документе существует спецификация, созданная в предыдущей версии редактора спецификаций, то на закладке появится флаг "Конвертировать старую спецификацию". При его установке данные старой спецификации будет преобразованы в соответствии с выбранным прототипом.

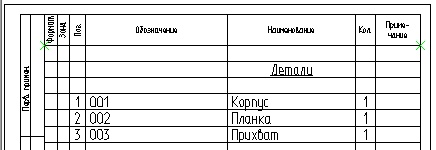

Если в процессе создания сборочного чертежа для вставляемых фрагментов был установлен параметр Включать в структуру изделия, и в чертежах фрагментов были заданы данные, то созданная спецификация будет содержать соответствующее количество записей. Если же эти условия не были выполнены, то таблица спецификации будет пустой.

После подтверждения создания спецификации автоматически включается режим редактирования спецификации. Исключение составляет спецификация, созданная на текущей странице чертежа.

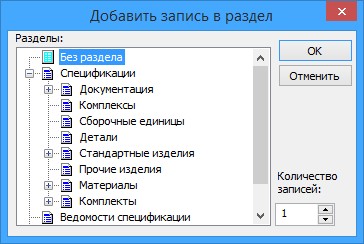

Если спецификация не содержит записей, то появляется окно

Используя данный диалог, вы можете ввести необходимое количество записей в любой раздел вручную или отказаться от этого, нажав кнопку [Отменить].

При создании спецификации рекомендуется устанавливать параметр Прозрачное редактирование текстов в команде ST: Задать параметры документа на закладке Вид. Это позволяет войти в режим редактирования спецификации сразу после нажатия по одной из записей.
