Команда "BI" - Включение в структуру изделия

Предыдущая страницаВ началоСледующая страница



Вызов команды:

Пиктограмма

Лента

Спецификации → Структура изделия → Включение фрагментов

Клавиатура

Текстовое меню

<BI>

Сервис > Отчёты/Спецификации > Включение фрагментов в структуру изделия





Данная команда предназначена для более наглядного управления способом включения фрагментов документа в любую спецификацию или отчёт, созданные на основе структуры изделия. Изменить значение параметра "Включать в структуру изделия" можно вызвав окно параметров фрагмента. Однако при большом количестве фрагментов такой способ занимает много времени. Используя данную команду вы можете быстро и наглядно просмотреть/изменить режим включения фрагмента (нескольких фрагментов).

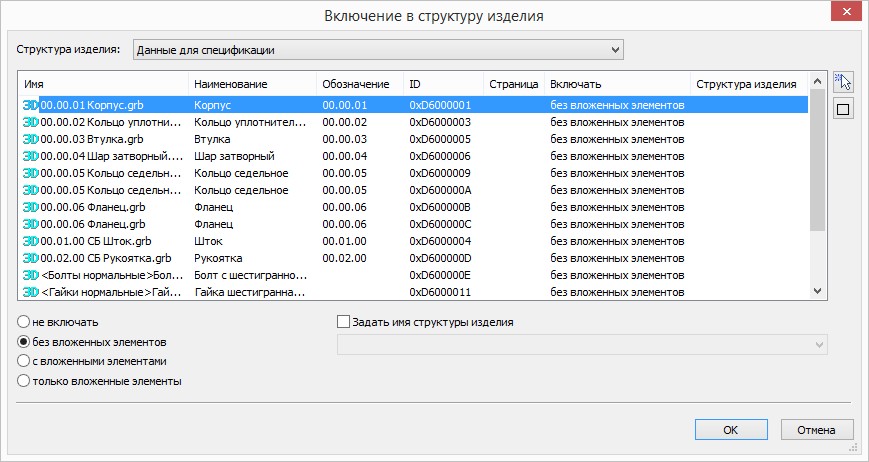

При вызове команды на экране появляется окно диалога, содержащее список структур изделия, и список фрагментов. Строка <Новые структуры изделия> определяет параметры для будущих структур.

Параметр "Структура" задаёт имя структуры, для которой будут отображаться установленные значения параметра "Включать в структуру изделия" фрагментов документа. При выборе фрагмента в нижней части окна отмечается установленный для него способ включения в заданную структуру изделия. При необходимости вы можете указать любое другое значение.



Множественный выбор. Как и в других командах системы Левый клик Текст с нажатой клавишей <Shift> добавляет элемент в список выбранных, а с нажатой клавишей <Ctrl> - удаляет его из списка. Графическая кнопка "Выбрать всё" позволяет отметить все фрагменты. Графическая кнопка "Убрать выделение" - отменяет выбор элементов. При выборе любого количества фрагментов каждый из них подсвечивается в 2D и/или в 3D окне. Если в списке подсвечено больше одного фрагмента, то выбранный параметр включения присваивается сразу всем элементам списка.
