Коллективная разработка изделий в режиме интеграции с T‑FLEX CAD 16

T‑FLEX DOCs позволяет вести коллективную разработку изделия. Это означает, что один сборочный узел может параллельно проектировать несколько конструкторов. При этом каждый из них получает в свою часть модели данные от остальных конструкторов по компоновке.

Порядок действий следующий:

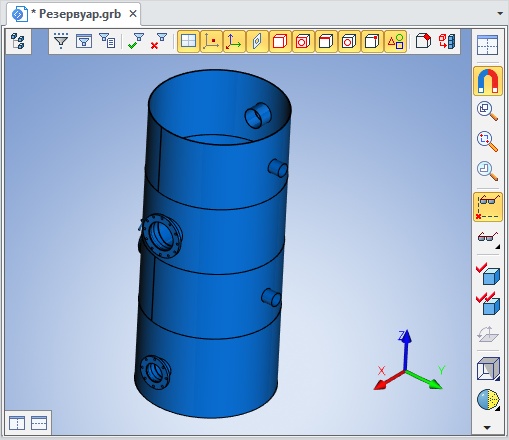

1.Ответственный за разработку ведущий конструктор создаёт файл головной 3D-сборки. Данный файл будет доступен конструкторам только для просмотра.



2.Далее ведущий конструктор из файла головной сборки создаёт отдельные файлы-фрагменты для первого и второго конструктора.

Используется команда

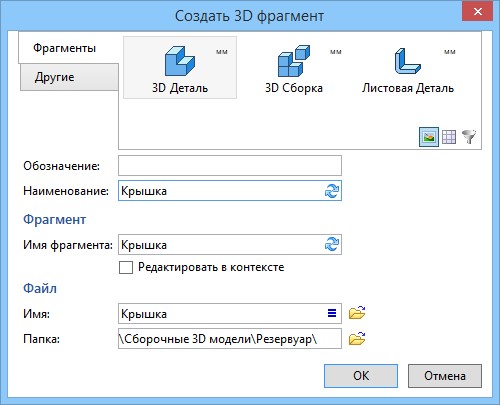

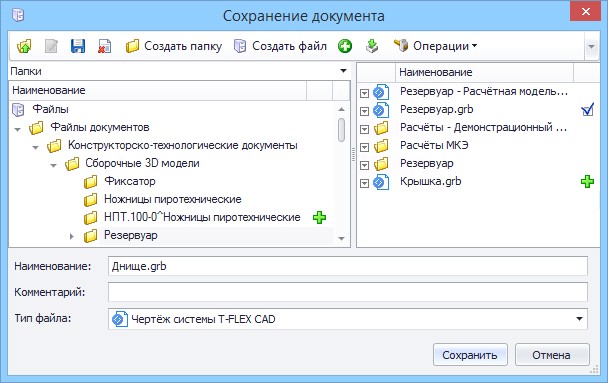

При создании фрагмента указывается папка справочника "Файлы" для его сохранения.

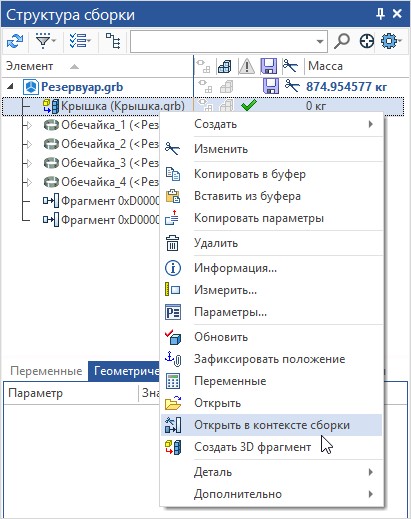

Чтобы по геометрии головной сборки создать необходимые элементы построения, связанные с ней, следует открыть созданный файл фрагмента в контексте сборки. Для этого необходимо выбрать фрагмент в окне Структура сборки и вызвать команду контекстного меню Открыть в контексте сборки. В этом случае в файле-фрагменте головная сборка будет видна в полупрозрачном режиме.





Если установить флаг Редактировать в контексте в окне создания 3D фрагмента, его файл будет открыт в контексте сборки сразу после создания.



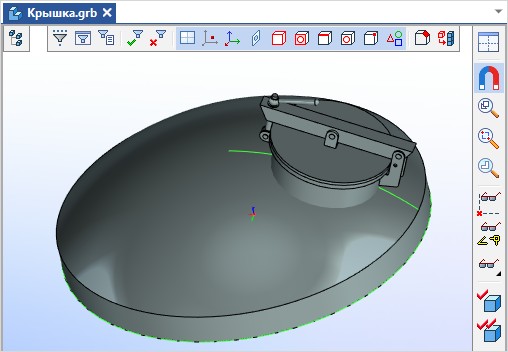

3. Для файла-фрагмента необходимо включить режим выбора элементов сборки.

Вызов команды:





4. Выгрузить в создаваемый файл-фрагмент необходимые элементы построения и тела можно, вызвав команду

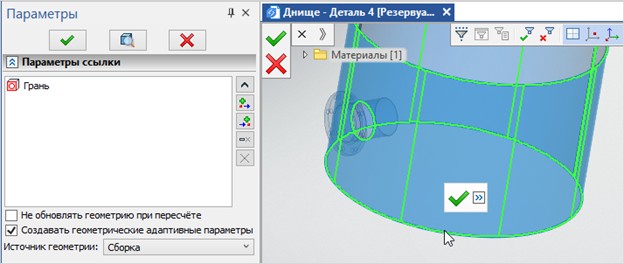

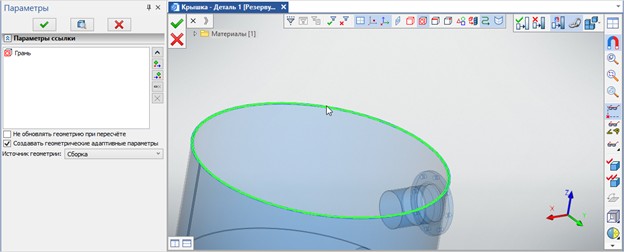

В окне Параметры следует задать требуемые параметры ссылочного элемента. Если флаг Создавать геометрические адаптивные параметры установлен, то созданный ссылочный элемент будет помещён в геометрические параметры фрагмента, и редактируемый фрагмент станет адаптивным. В этом случае при изменении исходной геометрии головной сборки будет изменяться геометрия, связанная с ней в файле фрагмента.





5. Когда файл-фрагмент подготовлен, ведущий конструктор выполняет команду

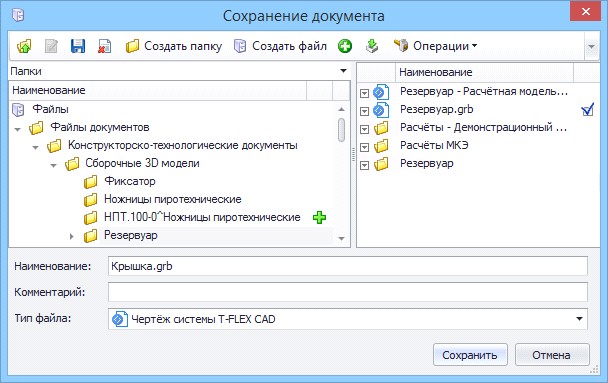

В результате файл сохранится в справочник "Файлы".

6. Аналогично создаётся файл-фрагмент для второго конструктора.





В файле-фрагменте создаётся соответствующий ссылочный элемент.





7. Для того, чтобы файлы-фрагменты стали доступны конструкторам, ведущий конструктор должен применить к ним произведённые изменения.

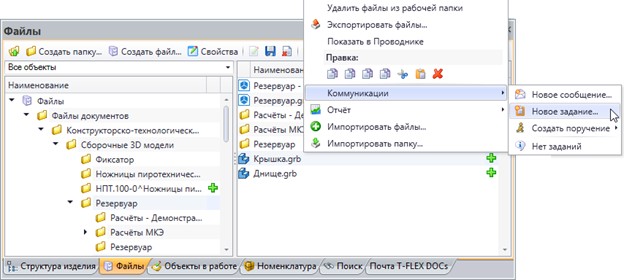

8. Созданные файлы ведущий конструктор прикрепляет к заданиям на разработку и отправляет конструкторам. Для этого можно использовать команду Коммуникации > Новое задание контекстного меню файла-фрагмента.



9. Далее первый и второй конструкторы ведут разработку параллельно в выданных файлах.





10. Изменения в файлах-фрагментах отображаются в головной сборке.

11. Для каждого файла-фрагмента формируется структура сборочной единицы.

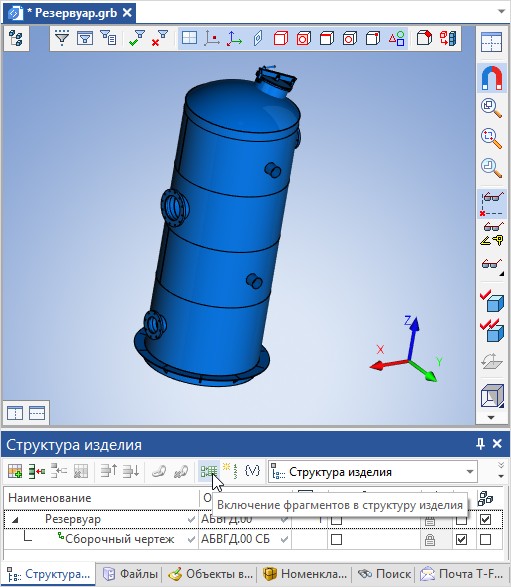

12. Сформированная структура сборочной единицы добавляется в структуру головной сборки. Для этого необходимо нажать на кнопку на панели инструментов окна Структура изделия.

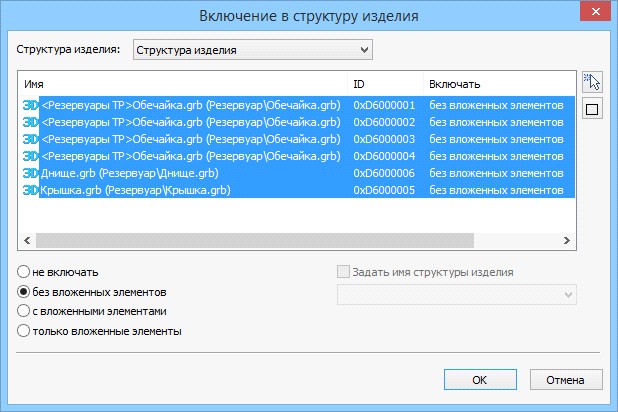

В открывшемся окне производится выбор включаемых в структуру изделия фрагментов.





13. После окончания разработки необходимо применить изменения ко всем объектам.
