Форматы Parasolid

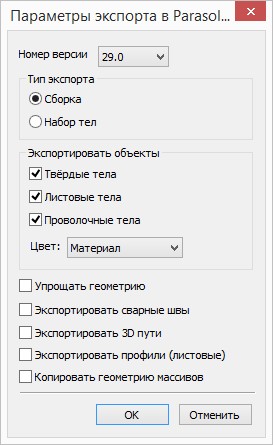

При экспорте в формат Parasolid необходимо указать номер версии Parasolid.

По умолчанию указан номер версии Parasolid, на которой работает система T-FLEX CAD (максимальное значение).

Тип экспорта. Задаёт тип экспорта Сборка или Набор тел.

Сборка. Модель экспортируется с сохранением сборочной структуры, если она существует.

Набор тел. Модель экспортируется без сохранения сборочной структуры.

В группе Экспортировать объекты можно задать, какие объекты будут экспортированы:

●Твёрдые тела;

●Листовые тела;

●Проволочные тела.

Цвет. Позволяет установить один из двух источников цвета тел Материал или Тоновая закраска. В первом случае используется рассеивающий цвет материалов (задан в параметрах материалов T‑FLEX CAD), во втором – тоновая закраска.

Упрощать геометрию. Опция по возможности удаляет избыточную топологию у экспортируемых тел модели. В результате уменьшается размер выходного файла. Опция не изменяет качество модели.

К примеру, это могут быть «лишние» рёбра, разбивающие цилиндрическую поверхность на сегменты. При использовании данной опции увеличивается время экспорта и потребление памяти.

Экспортировать сварные швы. Если флаг установлен, то будут создаваться копии для всех элементов массива. Размер файла в этом случае увеличивается.

Экспортировать 3D пути. Управляет экспортом 3D путей, трасс.

Экспортировать профили (листовые). Управляет экспортом профилей.

Копировать геометрию массивов.
