Команда "EXport" - Экспортировать



Вызов команды:



Экспорт из T-FLEX CAD возможен для следующих форматов:

Только для 2D чертежей:

●Windows Metafiles (*.wmf);

●Enhanced Windows Metafiles (*.emf);

●Файл AutoCAD (*.dwg);

●Файл AutoCAD DXF (*.dxf);

●Файл AutoCAD DXB (*.dxb);

●Метафайлы Т-FLEX CAD (*.bmf);

●Метафайлы T-FLEX CAD с удалением невидимых линий (*.bmf).



Для 2D чертежей и 3D моделей:

●Растровое изображение (*.bmp, *.jpg, *.gif, * tif, *.tiff, *.png),

●Файлы формата PDF (*.pdf).



Только для 3D моделей:

3D документы

●Файл Parasolid (*.xmt_txt);

●Бинарный файл Parasolid (*.xmt_bin);

●STEP (*.stp, *.step);

●IGES ЗD (*.igs, *.iges);

●JT (*.jt)

●ACIS (*.sat, *.sab)

●Формат RGK Zip (*.RGK_ZIP).

●Формат RGK (*.RGK_XML);

●Файлы формата PRC (*prc);

●Файлы RGP (*.RGP).



Сеточная геометрия

●Файл AutoCAD DXF 3D (*.dxf);

●Стереолитография (*.stl);

●Файлы PLY(*.ply);

●Файлы формата OBJ(*.obj);

●Файлы VRML 2.0 (*.wrl);

●Файлы формата U3D(*.u3d);

●Файлы X3D (*.x3d);

●POV-Ray (*.pov);

●Файлы формата Open Inventor (*.iv);

●Rhino Model (*.3dm);

●IFC (*.ifc);

●3MF (*.3mf);

●TF3D (*.tf3d);

●Файлы системы «EULER» (*.ect).



При переносе моделей из T-FLEX CAD в другие системы и из других систем в T-FLEX CAD настоятельно рекомендуется, при наличии выбора между форматами IGES и STEP, использовать формат STEP как более развитый.

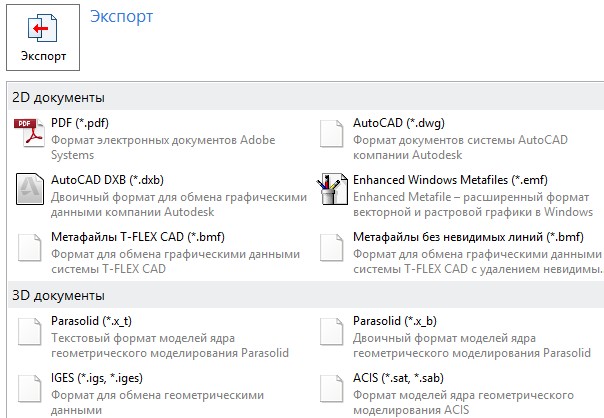

После вызова команды на экране появится окно с перечислением доступных для экспорта форматов. Выберите требуемый формат и нажмите кнопку [Экспорт] в верхней части окна.

В зависимости от выбранного формата экспорта далее либо сразу происходит сохранение файла (форматы Windows Metafiles, Enhanced Windows Metafiles, метафайлы Т-FLEX CAD, метафайлы без удаления невидимых линий), либо требуется задать дополнительные параметры, описанные ниже (для всех остальных форматов).





Форматы системы AutoCAD DXF, DXB, DWG



Растровое изображение (*.bmp, *.jpg, *.gif, *.tif, *.tiff, *.png)



Формат PDF



Форматы Parasolid (*.xmt_txt, *.xmt_bin)



Rhino Model (*.3dm)



Формат STEP (*.stp, *.step)



Форматы JT, ACIS, RGPPRC



Формат IGES (*.igs, *.iges)



Экспорт полигональных сеточных форматов

Когда модели экспортируются в полигональные сеточные форматы, их геометрическая форма преобразуется в набор треугольных элементов. Можно задавать точность полигональной модели. При повышении точности увеличивается число треугольников и размер конечного файла.

Для настройки экспорта большинства полигональных сеточных форматов используется окно Параметры экспорта. Набор параметров в этом окне зависит от выбранного формата.

Форматы x3d, u3d, iv, pdf3d



Формат POV-Ray (*.pov)



Форматы (ply, obj)



Печать 3D. Стереолитография (*.stl)
