Параметры выталкивания. Закладка "Операция"



- В прямом направлении. Параметр определяет расстояние, на которое перемещается исходный контур выталкивания, в направлении, заданном вектором выталкивания. Длина выталкивания может быть задана значением или граничными условиями.

●Автоматически. Если направление выталкивания задано двумя 3D точками или прямым ребром/3D путём, то длина выталкивания автоматически определяется длиной вектора выталкивания, и редактирование параметра "Длина" недоступно. В остальных случаях длина выталкивания задаётся в поле "Длина".

●Через всё. Длина выталкивания определяется габаритами выбранного тела. Обязательным условием создания выталкивания с данным параметром является автоматическое создание булевой операции. Первым операндом булевой будет считаться выбранное тело, а вторым - создаваемое выталкивание.

●Значение. Длина выталкивания задаётся числовым значением или переменной (выражением). В частности этот параметр можно использовать в случае, когда вектор выталкивания задан двумя 3D точками или прямым ребром/3D путём, но длина выталкивания может отличаться от длины вектора выталкивания.

●До поверхности. Длина выталкивания определяется расстоянием от исходного положения контура до границы, которая определяется поверхностью.

●До грани. Этот параметр позволяет задать границу выталкивания гранью другой операции.

●До тела. При этом параметре тело создаваемого выталкивания ограничивается уже существующим в модели телом. Если выбранное тело имеет с выталкиванием несколько пересечений, выбирается пересечение ближайшее к месту клика мышью при выборе тела.

●До листа. Этот параметр позволяет задать границу выталкивания листовым телом, гранью или 3D профилем.

●Отступ. Если установлен этот параметр, то необходимо ввести значение в поле "Отступ". Значением отступа определяет расстояние от исходного положения контура до конечной грани выталкивания.

●До ближайшей грани. Ограничение создаваемого выталкивания задаётся ближайшей по отношению к исходному положению контура гранью выбранного тела. Тело-граница должно иметь пересечение с создаваемым телом в прямом направлении.



- Длина. Значение параметра определяет расстояние, на которое перемещается исходный контур выталкивания (доступен, если в поле "В прямом направлении" выбрано значение "Автоматически" или "Значение").

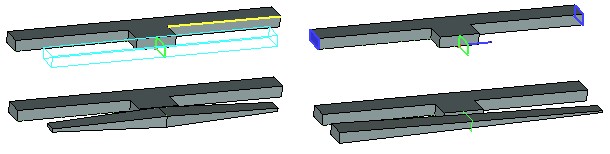

- Отступ. Если в поле "В прямом направлении" выбрано значение "Отступ", то значение параметра задаёт расстояние от исходного положения контура до конечной грани выталкивания. Если в поле "В прямом направлении" выбрано значение "До поверхности", то - расстояние от конечной грани выталкивания до ограничивающей поверхности.

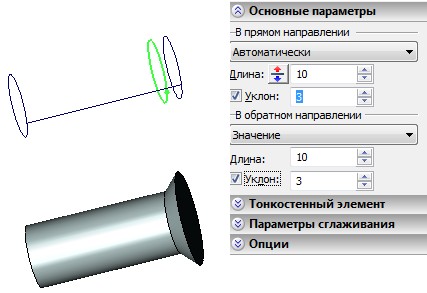

- Уклон. Если флаг установлен, то значение параметра задаёт уклон боковых граней той части тела создаваемого выталкивания, которая образуется при перемещении контура в прямом направлении.

При создании твёрдого тела положительное значение уклона задаёт угол отклонения граней внутрь тела. При создании листового тела направление отклонения граней определяется системой произвольно.

Угол наклона граней может задаваться отдельно для каждого направления выталкивания (при задании длины выталкивания числовым значением или длиной вектора направления) или для всего выталкивания в целом (при задании длины выталкивания указанием границ).



- В обратном направлении. Параметр определяет расстояние, на которое перемещается исходный контур выталкивания, в направлении противоположном вектору выталкивания. Длина выталкивания может быть задана значением или граничными условиями.

●Нет. Выталкивание в обратном направлении не производится.

●Симметрично. Длина выталкивания в обратном направлении равна значению длины в прямом направлении.

●Значение. Значение параметра "Длина" задаёт расстояние, на которое перемещается исходный контур в обратном направлении.

●До поверхности. До грани. До тела. До листа. Отступ. До ближайшей грани. Данные значения задают типы граничных условий в обратном направлении выталкивания (см. выше).

- Длина. Значение параметра определяет расстояние, на которое перемещается исходный контур в обратном направлении (доступен, если в поле "В обратном направлении" выбрано "Значение").

- Отступ. Если в поле "В обратном направлении" выбрано значение "Отступ", то значение параметра задаёт расстояние от исходного положения контура до начальной грани выталкивания. Если в поле "В обратном направлении" выбрано значение "До поверхности", то - расстояние от начальной грани выталкивания до ограничивающей поверхности.

- Уклон. Если флаг установлен, то значение параметра задаёт уклон боковых граней той части тела создаваемого выталкивания, которая образуется при перемещении контура в обратном направлении.

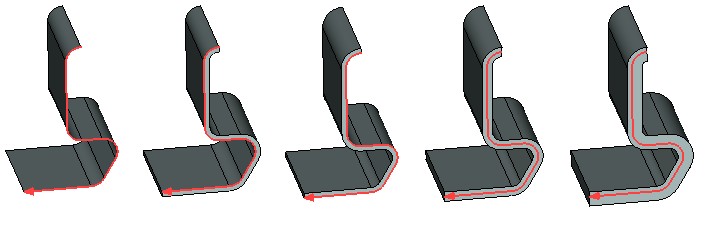

- Тонкостенный элемент. Если флаг установлен, то результатом операции будет тонкостенное тело (поверхность или оболочка). Параметр доступен только при выталкивании плоского контура. Толщина стенок зависит от значения параметра "Толщина":

При значении "Нет" результатом операции будет листовое тело.

Значение 1. Значение параметра задаёт приращение толщины стенки, которое откладывается наружу от исходного контура.

Значение 2. Значение параметра задаёт приращение толщины стенки, которое откладывается внутрь от исходного контура.



При создании тонкостенного элемента возможно создание донышка и крышки (торцевых граней определённой толщины). Донышко и крышка создаются только при выталкивании замкнутого контура.

Донышко. Задаёт толщину стенки, создаваемой в месте начального положения контура выталкивания.

Крышка. Задаёт толщину стенки, создаваемой в месте конечного положения контура выталкивания.

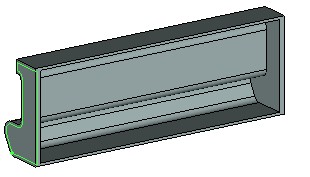

На рисунке изображено сечение тонкостенного выталкивания с донышком и крышкой.

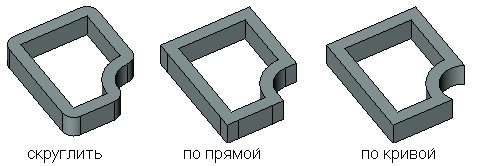

Разрывы. Значение параметра определяет способ обработки зазоров, которые могут образовываться между теми гранями тела, которые создаются системой для придания толщины тонкостенного вылалкивания.

●По кривой – строится продолжение кривых (сегментов), образующих  исходный контур.

●По прямой – из точки разрыва строятся прямые линии, касательные к линиям контура в их конечных точках.

●Со скруглением – строится скругление между конечными точками соседних сегментов создаваемого контура.

Параметры сглаживания. При создании твёрдого тела возможно задать параметры сглаживания его рёбер.

В начале. Задаёт тип сглаживания рёбер начальной грани выталкивания.

 Тип. (Скругление. Фаска.)

 Радиус (смещение). Задаёт значение радиуса скругления (смещения фаски).



В конце. Задаёт тип сглаживания рёбер конечной грани выталкивания.

 Тип. (Скругление. Фаска.)

 Радиус (смещение). Задаёт значение радиуса скругления (смещения фаски).

Сглаживание боковых рёбер. Задаёт радиус сглаживания на боковых рёбрах операции.



- Установить по умолчанию. Установленный флаг означает, что заданные общие параметры будут использованы для всех последующих операций.
