Команда "FD" - Найти



Вызов команды:



Команда предназначена для быстрого поиска определенного элемента чертежа или 3D модели. Поиск может осуществляться либо по имени элемента, либо по его идентификатору. Иногда при пересчёте модели может возникнуть ситуация, в которой система не может вычислить положение какого-то элемента и выводит на экран сообщение с его идентификатором. Вы можете воспользоваться этой информацией для поиска элемента и исправления ошибки.

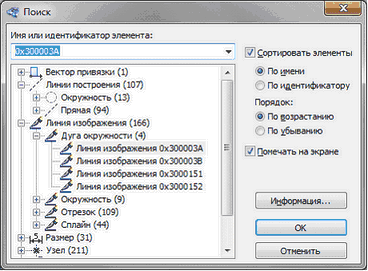

Найти элемент можно двумя способами. Можно воспользоваться верхним полем диалога команды. В нём вводится идентификатор или имя разыскиваемого элемента. Если такой элемент найден, станут доступны кнопки в правой части окна диалога. Элемент при этом может быть помечен на экране (в зависимости от состояния флажка “Помечать на экране”). При нажатии кнопки [OK] окно диалога команды закрывается, а найденный элемент на экране подсвечивается (становится выбранным). При нажатии кнопки [Информация] открывается окно информации об элементе. Если элемент не найден, кнопки останутся недоступны.

Выпадающий список верхнего поля содержит данные предыдущих запросов. При необходимости можно выбрать идентификатор (имя) из этого списка.

Другой способ поиска элемента – воспользоваться деревом всех элементов модели в основном поле диалога. При выборе элемента из дерева в верхнем поле диалога отражается его идентификатор или имя. При этом также становятся доступны кнопки в правой части окна диалога.

Дополнительный флажок “Сортировать элементы” позволяет отсортировать элементы в дереве по имени или идентификатору в нужном порядке (по возрастанию или по убыванию).



Команда поиска работает в прозрачном режиме, т.е. может быть вызвана внутри любой другой команды. В связи с этим в 3D командах ликвидирована опция выбора из списка. Вместо неё можно использовать функцию поиска (в этом случае общий список будет содержать только те элементы, которые доступны для выбора в текущей команде).
